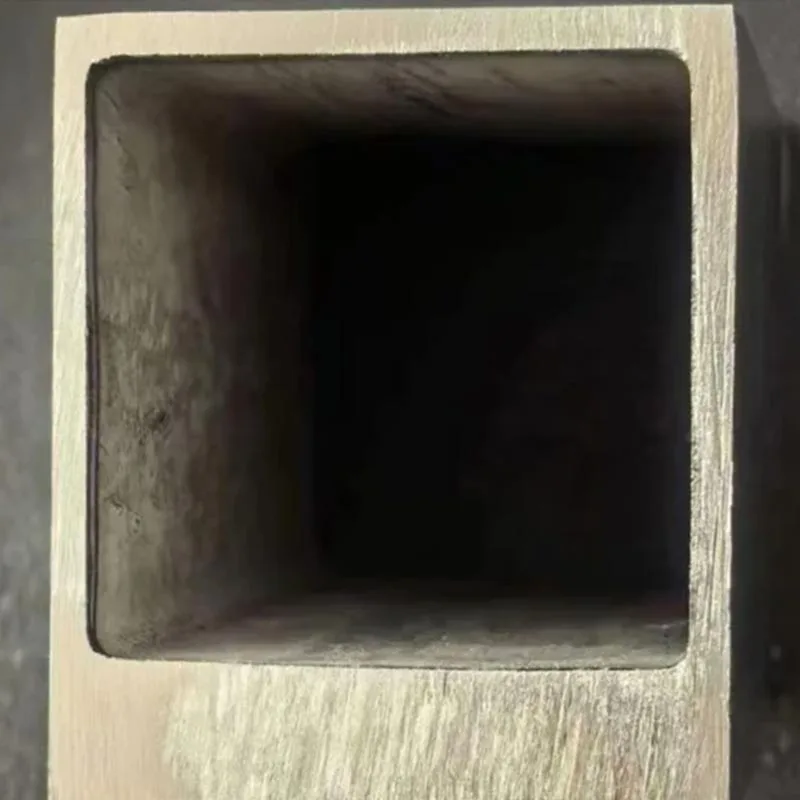

ما الذي يجعل أنابيب التبريد السائلة لمركز البيانات موثوقة للحوسبة عالية الكثافة؟

1. ما هي أنابيب التبريد السائلة لمركز البيانات؟

أنابيب التبريد السائلة لمركز البيانات هي مكونات تنقل سوائل التبريد بين معدات توليد الحرارة وأنظمة رفض الحرارة. إنها تشكل جزءًا من البنية التحتية التي تسمح لمراكز البيانات بإزالة الحرارة من الخوادم والمعالجات والمسرعات والمكونات الإلكترونية الأخرى دون الاعتماد حصريًا على تبريد الهواء التقليدي.

مع توسع أعباء عمل الذكاء الاصطناعي والحوسبة السحابية والحوسبة عالية الأداء، يمكن أن تزيد كمية الحرارة المركزة داخل الرفوف الفردية بشكل كبير. قد تواجه الأنظمة الجوية صعوبة في إدارة هذه الأحمال الحرارية المركزة اقتصاديًا. يمكن للتبريد السائل نقل الحرارة بشكل أكثر كفاءة على مستوى المعدات، بشرط أن يكون النظام بأكمله مصممًا بشكل مناسب.

ضمن هذه البنية التحتية، تكون الأنابيب مسؤولة عن الحفاظ على دوران السوائل بشكل ثابت مع تحمل ضغط التشغيل وتغيرات درجات الحرارة والخدمة المستمرة. يمكن للأنبوب أو التوصيل الذي تم اختياره بشكل سيئ أن يؤثر سلبًا على أداء تركيبات التبريد المتقدمة.

بالنسبة لأصحاب مراكز البيانات والمقاولين الهندسيين، فإن الهدف ليس مجرد شراء الأنابيب بأقل سعر أولي. الغرض منه هو إنشاء نظام توزيع سائل يمكن الاعتماد عليه يلبي متطلبات الشركة المصنعة للمعدات وأهداف التشغيل طويلة المدى للمنشأة.

2. كيف تعمل أنابيب التبريد السائلة؟

تعمل أنابيب التبريد السائلة كجزء من حلقة التدوير. تقوم المضخة بتحريك سائل التبريد المحدد عبر شبكة من خطوط الإمداد والعودة. يمتص السائل الحرارة عند واجهة المعدات ويحملها إلى مبادل حراري أو وحدة توزيع التبريد (CDU) أو نظام آخر مناسب لرفض الحرارة.

في العديد من المنشآت، يتم فصل نظام المياه الخاص بالمنشأة ونظام التبريد التكنولوجي بواسطة مبادل حراري. يساعد هذا الترتيب في إدارة الاختلافات في جودة السوائل وظروف التشغيل ومتطلبات المعدات بين الدائرتين.

تكوينات التبريد السائل الشائعة

• التبريد المباشر للرقاقة:ينتقل سائل التبريد عبر ألواح باردة موضوعة بالقرب من معالجات توليد الحرارة والمسرعات.
• المبادلات الحرارية للباب الخلفي:يدور السائل من خلال مبادل حراري مثبت في الجزء الخلفي من حامل الخادم لإزالة الحرارة من هواء العادم.
• التوزيع على مستوى الرف:تقوم المشعبات والأنابيب الفرعية بتوزيع سائل التبريد على خوادم أو أجهزة تبريد متعددة.
• التبريد بالغمر:يتم غمر المعدات الإلكترونية في سائل عازل متوافق، والذي يدور من خلال نظام نقل الحرارة المناسب.

يؤثر قطر الأنبوب وخصائص السطح الداخلي أيضًا على سلوك التدفق. يمكن أن يؤدي وجود أنبوب صغير الحجم إلى زيادة انخفاض الضغط والطلب على الضخ، في حين أن التوجيه المفرط أو سيئ التخطيط يمكن أن يضيف مقاومة غير ضرورية وتعقيد التثبيت. يجب على المهندسين حساب ظروف التدفق والضغط المطلوبة بدلاً من اختيار الأبعاد فقط حسب التقليد.

3. ما هي المواد المستخدمة لأنابيب التبريد السائل لمراكز البيانات؟

يعد اختيار المواد أحد أهم القرارات في شراء البنية التحتية للتبريد. توفر المواد المختلفة مجموعات مختلفة من مقاومة التآكل، والقوة الميكانيكية، ومرونة التصنيع، والتكلفة، والتوافق مع سوائل التبريد.

تشمل الخيارات الشائعة الفولاذ المقاوم للصدأ والنحاس والفولاذ الكربوني وبعض البوليمرات الهندسية. لا توجد مادة واحدة مناسبة لكل جزء من نظام تبريد مركز البيانات.

لماذا تستحق السبائك المعتمدة على النيكل الاهتمام؟

يمكن أن توفر السبائك القائمة على النيكل مجموعات قيمة من مقاومة التآكل والأداء الميكانيكي والاستقرار في البيئات الصعبة. وتعتمد مدى ملاءمتها على درجة السبائك المحددة وظروف الخدمة الفعلية، بما في ذلك كيمياء سائل التبريد ودرجة الحرارة والضغط والتعرض للملوثات.

لا ينبغي معاملتها تلقائيًا على أنها المادة الافتراضية لشبكة تبريد مركز البيانات بالكامل. في الأنظمة التقليدية المعتمدة على الماء، قد يكون الفولاذ المقاوم للصدأ أو النحاس أو غيرها من المواد الثابتة أكثر عملية للعديد من التطبيقات. تستحق السبائك القائمة على النيكل التقييم عندما تبرر المتطلبات الهندسية أو البيئة الكيميائية أو ظروف التشغيل المتخصصة استخدامها.

بالنسبة لفرق المشتريات التي تفكر في أنابيب السبائك المتخصصة، تتضمن الأسئلة ذات الصلة ما إذا كانت الدرجة المختارة تلبي متطلبات التصميم، وما إذا كان أداء التآكل الخاص بها قد تم تحديده للسائل المقصود، وما إذا كان المورد يمكنه تقديم وثائق المواد المناسبة وإمكانية التتبع.

4. ما هي الخصائص التي يجب أن تتمتع بها أنابيب التبريد الموثوقة؟

يجب أن تقوم أنابيب التبريد السائلة الموثوقة لمركز البيانات بأكثر من مجرد نقل السوائل. ويجب أن تحافظ على سلامتها الميكانيكية والكيميائية طوال فترة الخدمة المقصودة مع دعم الأداء الحراري للنظام بأكمله.

4.1 مقاومة التآكل

يمكن أن يؤدي التآكل إلى تقليل سمك الجدار، وإطلاق أيونات معدنية في سائل التبريد، والمساهمة في الرواسب أو الانسداد. وتعتمد شدتها على عوامل مثل تكوين السبائك، وكيمياء المياه، ودرجة الحرارة، والغازات الذائبة، والملوثات، والاتصال بمعادن مختلفة.

ولذلك ينبغي اختيار المادة الصحيحة باستخدام مواصفات سائل التبريد الفعلية وتوصيات الشركات المصنعة للمعدات ذات الصلة. يجب تقييم مقاومة التآكل في ظل ظروف تشغيل واقعية بدلاً من افتراضها من اسم المادة وحده.

4.2 أداء الضغط ودرجة الحرارة

يجب تصنيف الأنابيب والتجهيزات والصمامات والمفاصل لظروف التشغيل المتوقعة، بما في ذلك الأحمال العابرة المطبقة. يجب على المهندسين أن يأخذوا بعين الاعتبار تأثيرات درجة الحرارة على قوة المواد، ومعدلات الضغط، والأختام، والوصلات.

يجب التحقق من ضغط ودرجة حرارة تصميم النظام مقابل تقييمات جميع المكونات المتصلة. يتم تحديد غلاف التشغيل المسموح به من خلال التجميع الكامل، وليس فقط من خلال المواصفات الاسمية للأنبوب.

4.3 توافق المبرد

الماء مع مثبطات التآكل، ومخاليط الماء جليكول، والمبردات، والسوائل العازلة لها خصائص كيميائية وفيزيائية مختلفة. إن المادة التي تعمل بشكل جيد مع أحد السوائل قد تكون غير مناسبة لسائل آخر.

يجب أن تشمل اختبارات التوافق الأنابيب، والتجهيزات، والصمامات، والجوانات، والحلقات الدائرية، والطلاءات، والمواد الاستهلاكية للنحاس أو اللحام، وأي سطح آخر يتصل بسائل التبريد.

4.4 دقة الأبعاد وجودة السطح

تدعم الأبعاد المتسقة التجميع الموثوق والتدفق المتوقع. يمكن أن تساهم العيوب الداخلية أو التلوث أو الخشونة المفرطة أو بقايا التصنيع في فقدان الضغط غير المرغوب فيه أو تلوث السوائل أو مشاكل التآكل.

اعتمادًا على التطبيق، قد تتضمن مواصفات الشراء القطر الخارجي، وسمك الجدار، وتفاوتات الأبعاد، والنظافة الداخلية، وتشطيب السطح، والاستقامة، وإعداد النهاية.

4.5 سلامة الاتصال

حتى الأنابيب عالية الجودة يمكن أن تفشل إذا كانت التوصيلات سيئة التصميم أو التثبيت. يجب أن تكون اللحامات والفلنجات والوصلات الملولبة والمفاصل النحاسية والوصلات سريعة الفصل مناسبة لظروف الخدمة ومتوافقة مع المواد التي يتم ضمها.

عندما يكون من المتوقع استبدال الخادم أو صيانته بشكل متكرر، يمكن أن تساعد تصميمات الاتصال القابلة للخدمة في تقليل وقت الصيانة. ومع ذلك، لا ينبغي أن تأتي سهولة قطع الاتصال أبدًا على حساب منع التسرب أو حدود التشغيل المحددة من قبل الشركة المصنعة.

5. كيف يمكن منع مشاكل أنابيب التبريد الشائعة؟

غالبًا ما تنتج أعطال نظام التبريد عن عدة عوامل تعمل معًا. تتناول استراتيجية الوقاية العملية مادة الأنابيب وحالة سائل التبريد وتخطيط النظام وجودة التركيب والمراقبة المستمرة.

المشكلة 1: التآكل والتفاعلات الجلفانية

الاتصال بين المعادن المتباينة في سائل موصل يمكن أن يخلق ظروفًا للتآكل الجلفاني. يعتمد الخطر على المعادن المعنية، ومساحات سطحها النسبية، والتلامس الكهربائي، وكيمياء السائل.

• قم بمراجعة جميع المواد المبللة عبر حلقة التبريد الكاملة.
• التحقق من التوافق بين مواد الأنابيب والتجهيزات والمشعبات ومكونات المعدات.
• حافظ على كيمياء سائل التبريد وتركيز المانع المحدد للنظام.
• التحقق من التغيرات غير المتوقعة في المعادن الذائبة أو مؤشرات التآكل.

المشكلة 2: التسرب والتوقف غير المخطط له

يمكن أن يؤدي التسرب بالقرب من المعدات الإلكترونية إلى تلف المعدات وتعطل الخدمة وأعمال الاسترداد الباهظة الثمن. تشمل العوامل المساهمة الشائعة الوصلات المعيبة والأختام التالفة وأخطاء التثبيت والاهتزاز والتشغيل خارج الحدود المحددة.

• استخدام طرق الاتصال المعتمدة للخدمة المقصودة.
• فحص الأختام والوصلات والمفاصل المصنعة قبل التشغيل.
• إجراء اختبار الضغط أو التسرب وفقًا لإجراءات التصميم والاختبار المعمول بها.
• تركيب تجهيزات مناسبة للكشف عن التسرب وعزله حيثما يتطلب ذلك تصميم المنشأة.

المشكلة 3: التدفق المقيد والانخفاض المفرط في الضغط

يمكن أن يؤدي تحديد حجم الأنابيب بشكل غير صحيح، والانحناءات المفرطة، والرواسب الداخلية، والمرشحات المسدودة، والتجهيزات ذات التكوين السيئ إلى تقييد الدورة الدموية. قد تكون النتيجة عدم كفاية توصيل سائل التبريد، أو زيادة استهلاك طاقة المضخة، أو التبريد غير المتساوي عبر رفوف المعدات.

يجب على المهندسين حساب معدلات التدفق المتوقعة وفقدان الضغط، وحساب التركيبات وواجهات المعدات، والتحقق من أن التثبيت النهائي يعمل ضمن غلاف التصميم.

المشكلة 4: التلوث والودائع

يمكن أن تؤثر الجسيمات ومنتجات التآكل والبقايا الكيميائية ومياه الماكياج غير المناسبة على جودة سائل التبريد. قد تعيق الرواسب الممرات الصغيرة أو تتداخل مع نقل الحرارة، خاصة في الأنظمة ذات القنوات الضيقة.

يجب إنشاء ضوابط التنظيف والترشيح ومعالجة سائل التبريد والنظافة المناسبة قبل التشغيل والصيانة أثناء التشغيل.

6. كيف يمكن للمشترين اختيار أنابيب التبريد السائلة المناسبة لمركز البيانات؟

بالنسبة لمطوري مراكز البيانات، ومقاولي EPC، وشركات تصنيع المعدات، وفرق المشتريات الصناعية، يمكن لعملية الاختيار المنظمة تقليل فجوات المواصفات ومنع التغييرات باهظة الثمن أثناء التثبيت.

الخطوة 1: تحديد التطبيق

حدد ما إذا كان سيتم استخدام الأنابيب في دائرة مياه المنشأة، أو حلقة تبريد التكنولوجيا، أو مشعب الحامل، أو اتصال CDU، أو جزء آخر من النظام. يحدد الموقع العديد من متطلبات الأداء والنظافة.

الخطوة 2: تأكيد ظروف التشغيل

• ضغط التشغيل العادي والحد الأقصى
• درجات حرارة التشغيل والتصميم
• معدل التدفق المطلوب وانخفاض الضغط المسموح به
• تكوين سائل التبريد وتركيزه ومتطلبات العلاج
• دورات التشغيل المتوقعة والوصول إلى الصيانة

الخطوة 3: تحديد متطلبات المواد والتصنيع

حدد درجة المادة ومعيار المنتج ذي الصلة والأبعاد وسمك الجدار وحالة التسليم ومتطلبات الاختبار. إذا تم النظر في استخدام سبيكة متخصصة قائمة على النيكل، فتأكد من الدرجة الدقيقة وخصائص المادة المطلوبة بدلاً من استخدام وصف عام للسبائك.

الخطوة 4: تقييم وثائق المورد

اطلب من الموردين المحتملين تقديم الوثائق المطلوبة للمشروع. اعتمادًا على مواصفات الشراء، قد يشمل ذلك شهادات اختبار المواد، والتركيب الكيميائي، ونتائج الاختبار الميكانيكي، وسجلات فحص الأبعاد، وإمكانية تتبع الحرارة أو الدُفعات، ودليل الفحص أو الاختبار المطبق.

الخطوة 5: قارن التكلفة الإجمالية للملكية

سعر الشراء ليس سوى جزء واحد من الاستثمار. يؤثر التصنيع والتركيب والفحص ومعالجة سائل التبريد والوصول إلى الصيانة وتكرار الاستبدال ووقت التوقف المحتمل أيضًا على التكاليف طويلة المدى.

بالنسبة للمشاريع التي تتضمن منتجات سبائك متخصصة،شركة جيانغسو جيليدا للنيكل وسبائك المحدودةيمكن اعتبارها موردًا محتملاً للاتصال به للحصول على معلومات حول مواد السبائك القائمة على النيكل. يجب على المشترين التأكد من الدرجات المتاحة للشركة، ومجموعة منتجات الأنابيب أو الأنابيب، وقدرات التصنيع، والمعايير المعمول بها، والوثائق مباشرة قبل تحديد ما إذا كانت منتجاتها تلبي مواصفات معينة لنظام التبريد.

7. ما هي ممارسات التثبيت والصيانة المهمة؟

يساعد التثبيت والصيانة الصحيحة في الحفاظ على سلامة الأنابيب طوال فترة خدمة مركز البيانات. حتى عندما تفي المواد الأولية بالمواصفات، فإن سوء التعامل، أو الربط غير المناسب، أو عدم كفاية إدارة السوائل يمكن أن يؤدي إلى مخاطر يمكن تجنبها.

قبل التثبيت

• فحص الأنابيب المسلمة للتأكد من عدم وجود أضرار أو تلوث أو اختلافات في الأبعاد.
• التحقق من تحديد المواد وإمكانية تتبعها مقابل مستندات الشراء.
• حافظ على نظافة الأنابيب الداخلية وحمايتها أثناء التخزين والنقل.
• تأكد من أن الأدوات والمواد الاستهلاكية ومواد الختم مناسبة للخدمة المحددة.
• مراجعة التوجيه والدعم وبدلات التوسعة وصمامات العزل والوصول إلى الصيانة.

أثناء التكليف

• استكمال الربط والتفتيش وفقا للإجراءات المعتمدة.
• إجراء التنظيف المطلوب، والتنظيف، وضغط النظام أو اختبار التسرب.
• تأكد من أن سائل التبريد يلبي متطلبات الجودة والتركيز المحددة.
• التحقق من معدلات التدفق وظروف الضغط وأجهزة الإنذار وأنظمة كشف التسرب.
• توثيق الترتيب المدمج وإنشاء قياسات التشغيل الأساسية.

أثناء التشغيل الروتيني

يجب أن تعكس خطط الصيانة مدى أهمية المنشأة، وتكنولوجيا التبريد، وتوصيات الشركات المصنعة للمعدات. قد تشمل الأنشطة ذات الصلة مراقبة كيمياء سائل التبريد، وفحص المفاصل، ومراجعة فروق الضغط، وفحص المرشحات، والتحقق من التغييرات غير المتوقعة في التدفق أو حالة السوائل.

بالنسبة للمنشآت ذات المهام الحرجة، يجب مراعاة العزل والتكرار أثناء التصميم الأصلي. يمكن أن تكون القدرة على خدمة المكونات الفردية دون المساس بقدرة التبريد المطلوبة ذات أهمية خاصة للمنشآت التي تعمل بشكل مستمر.

8. كيف تتطور متطلبات التبريد؟

يؤدي نمو حوسبة الذكاء الاصطناعي ومجموعات وحدات معالجة الرسومات عالية الكثافة ومعالجة البيانات المتسارعة إلى زيادة أهمية الإدارة الحرارية الفعالة. مع تطور كثافات طاقة الحامل وبنيات التبريد، يجب أن تستوعب أنظمة الأنابيب واجهات المعدات الجديدة، ومتطلبات التدفق المتغيرة، وتوقعات الموثوقية المتزايدة الطلب.

أحمال حرارية أعلى

يزيد توليد الحرارة الأكثر تركيزًا من أهمية التصميم الهيدروليكي الدقيق، والوصلات التي يمكن الاعتماد عليها، والتوصيل المستقر لسائل التبريد. يجب أن يتوافق حجم الأنابيب واختيار المواد مع التصميم الفعلي للنظام بدلاً من الافتراضات العامة حول البنية التحتية لمركز البيانات.

المزيد من البنية التحتية المعيارية

يمكن أن يؤدي توزيع وحدات التبريد والتصميمات على مستوى الحامل إلى تبسيط عملية النشر والتوسيع. ومع ذلك، فإن النمطية تزيد أيضًا من الحاجة إلى واجهات متسقة، ومواد متوافقة، ونقاط عزل يمكن الوصول إليها، وإجراءات اتصال موثوقة.

اهتمام أكبر بأداء دورة الحياة

يحتاج المشغلون بشكل متزايد إلى النظر في استهلاك الطاقة، وقابلية الصيانة، وتوافر المعدات، والأثر البيئي لقرارات البنية التحتية. يساهم نظام الأنابيب المصمم جيدًا من خلال دعم التوزيع الموثوق به، وتقليل الخسائر التي يمكن تجنبها، وتمكين الصيانة المخططة.

الحل الأكثر فعالية ليس بالضرورة المادة الأكثر تكلفة أو التكوين الأكثر تعقيدًا. إنه الحل الذي يلبي المتطلبات الفنية التي تم التحقق منها للتطبيق مع توفير التوازن المناسب بين الموثوقية وقابلية الصيانة والتكلفة.
