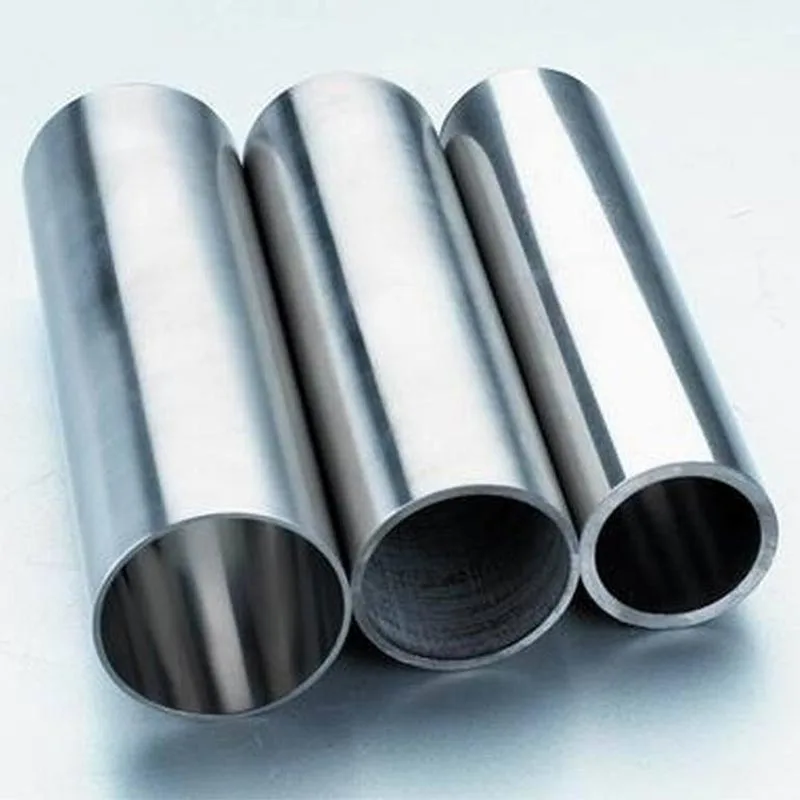

310S أنابيب الفولاذ المقاوم للصدأ غير الملحومةتم تصميمه للأنظمة الصناعية حيث تكون درجات الحرارة المرتفعة ومقاومة الأكسدة والبناء السلس واستقرار المواد مهمة. تجمع درجة 310S بين المحتوى العالي من الكروم والنيكل مع تركيبة منخفضة الكربون، مما يجعلها مناسبة لمكونات مختارة من الأفران والمعالجة الحرارية والبتروكيماويات والاحتراق والمعالجة الحرارية. مفتاح الاختيار الصحيح ليس درجة الحرارة وحدها: يجب النظر في جو الخدمة، والتحميل الميكانيكي، والتدوير الحراري، وطريقة التصنيع، والأبعاد، والمواصفات المطبقة معًا.
- 1. ما هو هذا الصف وبناء الأنابيب؟
- 2. كيف يؤثر تركيب المواد على الأداء؟
- 3. ماذا يحدث في الخدمة ذات درجة الحرارة المرتفعة؟
- 4. ما أهمية البناء السلس؟
- 5. أين يتم استخدام هذا الأنبوب بشكل شائع؟
- 6. كيف ينبغي للمهندسين اختيار المواصفات الصحيحة؟
- 7. ما الذي يجب مراعاته أثناء التصنيع؟
- 8. ما هي عمليات الفحص والمستندات المهمة؟
- 9. كيف يمكن مقارنتها مع درجات الفولاذ الأخرى؟
- 10. الأسئلة المتداولة
1. ما هو هذا الصف وبناء الأنابيب؟
310S عبارة عن فولاذ مقاوم للصدأ الأوستنيتي منخفض الكربون تم تطويره للبيئات التي تكون فيها مقاومة الحرارة من المتطلبات الرئيسية للمواد. في التسميات شائعة الاستخدام، يتم تحديد الدرجة على أنها UNS S31008 وEN 1.4845. تتميز كيميائيتها بمستويات عالية من الكروم والنيكل، بينما يتم التحكم في حد الكربون إلى مستوى أقل من المعيار 310. ويمنح هذا المزيج الدرجة توازنًا مفيدًا بين مقاومة الأكسدة، والقدرة على تحمل درجات الحرارة المرتفعة، وملاءمة التصنيع.
بناء الأنابيب لا يقل أهمية. يتم تشكيل أنبوب غير ملحوم بدون وصلة ملحومة طولية. بالنسبة لمعدات العمليات الصعبة، يمكن أن يكون هذا الهيكل الأنبوبي المستمر جزءًا مهمًا من التصميم لأن المهندس لا يختار منتجًا ذو خط لحام طولي يمتد على طول الضغط أو حدود العملية.
تشتمل مجموعة المنتجات المرتبطة عادة بهذا الصف على مكونات أنبوبية صناعية لمعدات المعالجة الحرارية، والغلايات، وأنظمة استعادة الحرارة، ومعدات البتروكيماويات، وأنظمة الاحتراق، وغيرها من المجمعات ذات درجة الحرارة العالية. ومع ذلك، يعتمد التصميم الصحيح على بيئة التشغيل الكاملة بدلاً من اسم الدرجة بحد ذاته.
الهوية المادية
تعد UNS S31008 وEN 1.4845 من المعرفات الشائعة الاستخدام للصف منخفض الكربون 310. يجب أن تتطابق مستندات المشتريات دائمًا مع التعيين الذي تتطلبه مواصفات المشروع.
البناء النموذجي
يتم إنتاج الأنبوب الموصوف هنا من خلال عملية سلسة مدرفلة على الساخن، يتبعها التحكم في الأبعاد ومعالجة السطح أو النهاية وفقًا لمتطلبات الطلب.
2. كيف يؤثر تركيب المواد على الأداء؟
السبب الرئيسي الذي يجعل المهندسين يختارون 310S للخدمة الحرارية هو كيمياء السبائك. يوجد الكروم والنيكل بمستويات أعلى بكثير من تلك الموجودة في العديد من الفولاذ المقاوم للصدأ الأوستنيتي للأغراض العامة. تؤثر عناصر صناعة السبائك هذه على كيفية تصرف الفولاذ عند تعرضه للحرارة والأكسجين والتدوير الحراري.
يدعم الكروم مقاومة الأكسدة
يعزز الكروم تكوين طبقة واقية غنية بأكسيد الكروم على سطح الفولاذ. في بيئة مؤكسدة ذات درجة حرارة عالية، يعد هذا السلوك الوقائي أمرًا أساسيًا لمقاومة الدرجة للقياس وتدهور السطح. وهذا هو أحد الأسباب التي تجعل هذه المادة تؤخذ بعين الاعتبار لمكونات الفرن، والأجزاء المرتبطة بالاحتراق، وغيرها من المعدات المعرضة للغازات الساخنة.
النيكل يدعم الهيكل الأوستنيتي
يساعد النيكل على استقرار البنية الأوستنيتي ويساهم في أداء الصف عند درجات الحرارة المرتفعة. يساعد محتوى النيكل العالي أيضًا على تمييز هذه السبيكة عن درجات الفولاذ المقاوم للصدأ العادية المخصصة في المقام الأول لمقاومة التآكل الصناعي العام.
انخفاض الكربون يغير سلوك التصنيع
تعتبر التسمية "S" مهمة لأنها تشير إلى النسخة ذات الكربون المنخفض من السبيكة. يساعد الحد الأقصى لمحتوى الكربون بنسبة 0.08% على تقليل ترسيب كربيد الكروم مقارنة بالمتغيرات ذات الكربون العالي أثناء اللحام والتعرض الحراري. يمكن أن تكون هذه الخاصية مفيدة عندما تكون المكونات ملحومة، أو مصنعة، أو معرضة للحرارة المتكررة.
- يدعم المحتوى العالي من الكروم مقاومة الأكسدة والتقشر في الأجواء المناسبة ذات درجات الحرارة العالية.
- يساهم المحتوى العالي من النيكل في البنية الأوستنيتي واستقرار درجات الحرارة المرتفعة.
- يعمل المحتوى المنخفض من الكربون على تحسين ملاءمة الدرجة للمكونات الملحومة والمعالجة حرارياً.
- تعتبر السبائك الناتجة ذات أهمية خاصة عندما تكون مقاومة درجات الحرارة أكثر أهمية من تحديد المواقع ذات الأغراض العريضة للدرجات مثل 304.
لا ينبغي تفسير هذه المزايا على أنها مقاومة عالمية لكل بيئة ذات درجة حرارة عالية. يمكن للغازات الحاملة للكبريت، وظروف الكربنة، والحد من الأجواء، والمواد المنصهرة، والأحمال الميكانيكية، والتدرجات الحرارية أن تغير سلوك المواد. ولذلك فإن الهندسة الجيدة تبدأ بتحديد الغلاف الجوي الفعلي ودرجة الحرارة.
3. ماذا يحدث في الخدمة ذات درجة الحرارة المرتفعة؟
نادراً ما تعمل المعدات ذات درجة الحرارة المرتفعة في ظل حالة ثابتة واحدة. قد يتم تسخين الأنبوب تدريجيًا، وحفظه عند درجة الحرارة المستهدفة، وتعريضه لغازات المعالجة، وتبريده، وإعادة تسخينه عدة مرات. إن استجابة المواد خلال هذه الدورة الكاملة مهمة أكثر من رقم درجة حرارة واحد.
الأكسدة والتحجيم
في الأجواء المؤكسدة، يساعد مستوى الكروم المرتفع السطح على تكوين طبقة أكسيد واقية. وهذا هو أحد الأسباب الرئيسية لاستخدام الدرجة في مكونات الفرن والمعالجة الحرارية. مع ارتفاع درجة الحرارة، تصبح الأكسدة أكثر أهمية، لذلك يجب أن يأخذ اختيار المواد في الاعتبار جو التشغيل ومدة التعرض المتوقعة بدلاً من الاعتماد على حد درجة الحرارة الاسمية وحده.
ركوب الدراجات الحرارية
يؤدي التسخين والتبريد المتكرر إلى التمدد الحراري والانكماش. يمكن أن تؤدي الاختلافات في درجة الحرارة بين الأسطح الداخلية والخارجية أيضًا إلى إنتاج تدرجات حرارية وضغوط موضعية. بالنسبة للأنبوب المستخدم كجزء من الفرن أو مجموعة المعالجة الحرارية، يجب على المصمم أن يأخذ في الاعتبار سمك الجدار، وضبط النفس، ومعدل التسخين، ومعدل التبريد، وترتيب الدعم، وتصميم التوصيل معًا.
التحميل الميكانيكي عند درجة الحرارة
تغير درجة الحرارة المرتفعة السلوك الميكانيكي. تصبح القوة ومقاومة الزحف والتشوه طويل الأمد ذات أهمية متزايدة مع ارتفاع درجة حرارة الخدمة. ولذلك ينبغي تقييم الأنبوب الذي يحمل ضغطًا داخليًا أو غازات عملية أو أحمال ميكانيكية باستخدام كود التصميم وبيانات المواد المعتمدة على درجة الحرارة المطلوبة للنظام.
| عامل الأداء | لماذا يهم؟ | سؤال هندسي |
|---|---|---|
| مقاومة الأكسدة | يساعد على التحكم في تدهور السطح في الأجواء المؤكسدة المناسبة. | ما هي الغازات الموجودة وإلى متى سيتعرض السطح؟ |
| ركوب الدراجات الحرارية | التغيرات المتكررة في درجات الحرارة يمكن أن تؤدي إلى التوسع والانكماش والإجهاد. | كم مرة سيتم تسخين المعدات وتبريدها؟ |
| قوة درجات الحرارة العالية | تتغير قوة المادة مع زيادة درجة الحرارة. | ما هو الحمل والضغط ودرجة الحرارة التي يجب أن يتحملها الأنبوب؟ |
| حالة التصنيع | يمكن أن يؤثر اللحام والمعالجة الحرارية على حالة المواد. | هل سيتم لحام المكون أو ثنيه أو تشكيله بعد التسليم؟ |
يتمثل النهج الهندسي المفيد في تحديد درجة حرارة التشغيل القصوى، ونطاق التشغيل الطبيعي، والغلاف الجوي، والضغط أو الحمل الميكانيكي، والدورة الحرارية، وتكوين الدعم، وخطوات التصنيع المتوقعة قبل التأكد من الدرجة والأبعاد.
4. ما أهمية البناء السلس؟
الفرق الرئيسي بين الأنابيب الملحومة وغير الملحومة هو كيفية تشكيل القسم الأنبوبي. يؤدي الإنتاج السلس إلى إنشاء الأنبوب بدون وصلة ملحومة طولية، بينما تعتمد المنتجات الملحومة على شريط مُشكل أو قسم لوحة يتم ربطه على طول خط التماس.
هذا الاختلاف لا يجعل الأنابيب غير الملحومة مناسبة لكل تطبيق تلقائيًا، ولكنه يمكن أن يكون ذا قيمة عندما يفضل مصمم المعدات البناء المستمر. قد يكون الاختيار مدفوعًا بمتطلبات الضغط، أو الهندسة، أو ظروف العملية، أو متطلبات الكود، أو الحاجة إلى شكل أنبوبي سلس.
الهندسة الأنبوبية المستمرة
يؤدي غياب اللحام الطولي إلى تبسيط هندسة المنتج للتصميمات التي تتطلب على وجه التحديد البناء السلس. كما أنه يتجنب الحاجة إلى تقييم اللحام الطولي كجزء من مسار التصنيع الأساسي للأنبوب.
مناسبة لواجبات مختارة ذات درجة حرارة عالية
يمكن أن تستفيد أنابيب الفرن، وأنابيب الحماية المزدوجة الحرارية، وأنابيب المعالجة، والمكونات الأنبوبية الأخرى من البناء السلس عندما تتطلب المواصفات ذلك. لا تزال عملية المواد والتصنيع بحاجة إلى الامتثال لمتطلبات الأبعاد والمعالجة الحرارية والاختبار والفحص ذات الصلة.
أبعاد لا تزال حرجة
البناء السلس ليس سوى جزء واحد من المنتج. القطر الخارجي، سمك الجدار، الطول، إعداد النهاية، الاستقامة، حالة السطح، وتحمل الأبعاد كلها تؤثر على إمكانية تركيب الأنبوب في مجموعة حقيقية.
- تأكد مما إذا كان التصميم يتطلب على وجه التحديد سلسًا أو يسمح بالبناء الملحوم.
- تأكد من القطر الخارجي المطلوب وسمك الجدار قبل الطلب.
- تحقق من التكوين النهائي المطلوب للحام أو التركيبات أو الدعامات أو التثبيت.
- تحديد حالة السطح المطلوبة عندما تكون الأكسدة أو النظافة أو التصنيع النهائي أمرًا مهمًا.
5. أين يتم استخدام هذا الأنبوب بشكل شائع؟
ويرتبط هذا التصنيف بشكل خاص بالمعدات المعرضة لدرجات حرارة مرتفعة وأجواء مؤكسدة. ولذلك ترتبط تطبيقاته ارتباطًا وثيقًا بالمعالجة الحرارية وتوليد الحرارة والاحتراق والأنظمة الصناعية حيث قد لا توفر درجات الفولاذ المقاوم للصدأ العادية القدرة المطلوبة لدرجات الحرارة العالية.
معدات المعالجة الحرارية
يمكن أن تتطلب الأنابيب المشعة، وبكرات الفرن، والمعوجات، ومكونات الفرن الأنبوبي الأخرى الفولاذ المقاوم للصدأ الأوستنيتي المقاوم للحرارة. يجب أن يأخذ التصميم المحدد في الاعتبار جو الفرن ودرجة الحرارة وطريقة الدعم والتدوير الحراري.
الغلايات وأنظمة استعادة الحرارة
قد تتطلب تطبيقات مختارة لأجهزة التسخين الفائقة، وأجهزة إعادة التسخين، وأنبوب استعادة الحرارة مواد قادرة على الحفاظ على الأداء في ظل ظروف درجات الحرارة المرتفعة.
معدات البتروكيماويات
يمكن للأقسام ذات درجة الحرارة العالية لمعدات معالجة البتروكيماويات، بما في ذلك الفرن المحدد والمكونات المرتبطة بالإيثيلين، استخدام مواد غير قابلة للصدأ ذات سبائك عالية حيث يكون الأداء الحراري والأكسدة مطلوبًا.
الحرق الصناعي
يمكن أن تتطلب فوهات الموقد وأنابيب اللهب والأجزاء الأنبوبية الأخرى المعرضة لغازات الاحتراق الساخنة مقاومة أكسدة بدرجة حرارة عالية وخصائص تصنيع مناسبة.
قياس درجة الحرارة
قد تستخدم الأنابيب الواقية والأغماد الحرارية هذا الصف في البيئات الساخنة مثل معالجة المعادن أو الزجاج، مع مراعاة جو العملية الفعلي والظروف الميكانيكية.
أنظمة الأفران والأفران
يمكن لأفران السيراميك وسلال المعالجة الحرارية وهياكل الفرن والمعدات الحرارية ذات الصلة استخدام المواد لمكونات مختارة معرضة للحرارة وظروف الأكسدة.
يجب أن تأتي مطابقة التطبيق قبل الطلب
يمكن أن تؤدي نفس الدرجة بشكل مختلف في تطبيقين نظرًا لاختلاف البيئة. إن أنبوب الفرن المعرض للهواء المؤكسد النظيف لا يعادل الأنبوب المعرض لغازات المعالجة التي تحتوي على مركبات الكبريت، أو الغازات الغنية بالكربون، أو المكثفات القوية أثناء إيقاف التشغيل.
لذلك يجب على المهندسين تحديد العملية الفعلية قبل اختيار سمك الجدار أو تقديم الطلب. تشمل المدخلات المهمة درجة الحرارة المستمرة ودرجة الحرارة القصوى، وتكوين الغلاف الجوي، والضغط الداخلي، والتحميل الخارجي، والتدوير الحراري، وتصميم التوصيل، وظروف الصيانة المتوقعة.
6. كيف ينبغي للمهندسين اختيار المواصفات الصحيحة؟
يتضمن اختيار المنتج الصحيح أكثر من مجرد تأكيد رقم السبيكة. يجمع الاستفسار الفني الكامل عادة بين درجة المواد وبناء الأنابيب والأبعاد والطول وحالة السطح والتحضير النهائي ومتطلبات الفحص والمواصفات المعمول بها.
ابدأ بشروط الخدمة
قم بتسجيل درجة حرارة التشغيل الفعلية بدلاً من مجرد ذكر "درجة الحرارة المرتفعة". هناك استفسار مفيد يميز بين درجة حرارة التشغيل العادية، ودرجة حرارة التشغيل القصوى، ودرجة حرارة بدء التشغيل، ودرجة حرارة إيقاف التشغيل، وتكرار الدورات الحرارية.
تحديد جو العملية
غالبًا ما يتم التغاضي عن الغلاف الجوي. يمكن لبيئات الاحتراق الغنية بالأكسجين والمحايدة والمختزلة والكربنة والكبريت أن تفرض متطلبات مادية مختلفة تمامًا. الدرجة المناسبة في جو ما قد لا تكون الخيار الأفضل في جو آخر.
تأكيد الأبعاد
تغطي مجموعة المنتجات المشار إليها الأقطار الخارجية من 6 مم إلى 89 مم، وسمك الجدار من 3 مم إلى 30 مم، والأطوال القياسية من 3000 مم إلى 10000 مم. يمكن ترتيب العرض حسب الطول وفقًا لمتطلبات الطلب.
| البند المواصفات | المعلومات التي يجب تقديمها | لماذا هو مهم |
|---|---|---|
| تسمية المواد | 310S، UNS S31008، أو التعيين الذي يتطلبه المشروع | التأكد من مطابقة الهوية المادية للمستندات الهندسية. |
| بناء الأنابيب | سلس | يؤكد مسار التصنيع والهيكل الأنبوبي المطلوب. |
| القطر الخارجي | مطلوب OD النهائي | يتحكم في ملاءمة التثبيت ومنطقة التدفق وهندسة الاتصال. |
| سمك الجدار | مطلوب سمك الاسمي أو الحد الأدنى | يؤثر على القدرة الميكانيكية ونقل الحرارة والوزن والتصنيع. |
| طول | طول قياسي أو قطع | يحدد تخطيط التصنيع وترتيب التثبيت. |
| ينتهي | تكوين عادي أو مشطوف أو محدد | يسمح للأنبوب بمطابقة طريقة الانضمام والتركيب. |
| سطح | كما تمت معالجتها أو الانتهاء المحدد | مهم للتصنيع والنظافة والمظهر وإعداد الخدمة. |
لا تستخدم رقم درجة الحرارة باعتباره القرار الوحيد
قد تكون المادة قادرة على مقاومة الأكسدة عند درجة حرارة معينة بينما لا تزال غير مناسبة لحمل ميكانيكي معين أو جو كيميائي معين. وبالتالي فإن الاختيار الجيد يجمع بين الأداء المعدني وتصميم المعدات. يجب التحقق من الاختيار النهائي وفقًا للكود الهندسي المطبق ومعيار المنتج وظروف العملية الفعلية.
7. ما الذي يجب مراعاته أثناء التصنيع؟
غالبًا ما يكون الأنبوب الذي يتم تسليمه هو نقطة البداية فقط. قد تتطلب المشاريع الصناعية القطع، أو التجليف، أو اللحام، أو الثني، أو تركيب التركيب، أو تنظيف السطح، أو التجميع في أفران أكبر وهياكل معالجة.
تحضير القطع والطول
يمكن أن يؤدي إعداد القطع حسب الطول إلى تقليل أعمال التصنيع النهائية عندما يكون الطول النهائي معروفًا. يجب أن يكون التسامح النهائي للقطع متفقًا عليه مع متطلبات المشروع بحيث يتناسب القسم المجهز مع تسلسل التجميع.
نهايات مشطوفة
يمكن أن تدعم الأطراف المشطوفة تحضير اللحام عندما يكون الوصلة الملحومة بعقب جزءًا من التجميع. يجب تحديد الهندسة المائلة قبل الإنتاج لأن إجراءات التصنيع المختلفة قد تتطلب تكوينات نهائية مختلفة.
تحضير السطح
يمكن استخدام التخليل والتخميل لإزالة أكاسيد السطح وإنشاء سطح أنظف من الفولاذ المقاوم للصدأ. تعتمد ما إذا كانت هناك حاجة إلى هذه المعالجات على مسار الإنتاج، وتسلسل التصنيع، ومتطلبات المظهر، وبيئة الخدمة.
اعتبارات اللحام
يعد انخفاض الكربون أحد الخصائص المميزة لـ 310S. أثناء التصنيع، يجب تحديد إجراءات اللحام واختيار الحشو وإدخال الحرارة وتصميم المفاصل ومعالجة ما بعد اللحام وفقًا لإجراءات اللحام المطبقة ومواصفات المادة بدلاً من الافتراض من اسم السبيكة.
- التأكد من المواد والأبعاد المطلوبة قبل القطع أو التشكيل.
- التحقق من الإعداد النهائي مقابل عملية الانضمام المخطط لها.
- حماية السطح المقاوم للصدأ من التلوث أثناء التصنيع والمناولة.
- استخدم إجراء لحام مؤهل عندما يكون التجميع الملحوم مطلوبًا.
- فحص الأبعاد النهائية وحالة السطح قبل التثبيت.
بالنسبة للمعدات ذات درجة الحرارة العالية، تؤثر جودة التصنيع بشكل مباشر على سلوك الخدمة. يمكن أن يؤدي التلف المحلي أو التلوث أو سوء التجهيز أو إجراءات اللحام غير المناسبة أو سمك الجدار غير الصحيح إلى حدوث مشكلات حتى عندما يتم تحديد المادة الأساسية نفسها بشكل صحيح.
8. ما هي عمليات الفحص والمستندات المهمة؟
تصبح إمكانية التتبع ذات أهمية خاصة عند استخدام الأنابيب غير القابلة للصدأ في الغلايات وأنظمة المعالجة الحرارية ومعدات البتروكيماويات والمنشآت الهندسية الأخرى. يجب أن تسمح الوثائق بمطابقة المواد المشتراة مع مواصفات الشراء والتطبيق النهائي.
التوثيق المادي
اعتمادًا على الطلب والمواصفات المعمول بها، قد تتضمن الوثائق شهادة اختبار المواد مثل EN 10204 3.1 وسجلات التركيب الكيميائي ونتائج الاختبار الميكانيكي وشهادة المنشأ والفاتورة التجارية وقائمة التعبئة.
متطلبات الاختبار
تحدد مواصفات الأنابيب المعمول بها الاختبارات الإلزامية وأيها متطلبات إضافية. بالنسبة لأنابيب الفولاذ المقاوم للصدأ الأوستنيتي التي يغطيها ASTM A312، على سبيل المثال، تتناول المواصفات المعالجة الحرارية والاختبار الميكانيكي والاختبار الكهربائي غير المدمر أو الاختبار الهيدروستاتيكي ومتطلبات أخرى. يجب على المشترين تحديد المواصفات الحاكمة بدلاً من التعامل مع كل متطلبات الفحص على أنها عالمية.
تخطيط التفتيش
يجب أن تميز خطة الفحص الواضحة بين فحوصات جودة الشركة المصنعة، والاختبارات القياسية المطلوبة، وعمليات الفحص التي يحددها العميل، والتحقق الاختياري من طرف ثالث. وهذا يمنع عدم اليقين لاحقًا في عملية الشراء.
- تحقق من تحديد الدرجة والحرارة مقابل وثائق المواد.
- تأكد من الأبعاد وسمك الجدار وفقًا لمواصفات الشراء.
- التحقق من حالة السطح والتحضير النهائي قبل الشحن.
- قم بتأكيد الاختبارات الميكانيكية وغير المدمرة المطلوبة للمواصفات الحاكمة.
- احتفظ بالوثائق التي يمكن تتبعها إلى الأنبوب الذي تم تسليمه لسجلات التثبيت والصيانة.
9. كيف يمكن مقارنتها مع درجات الفولاذ الأخرى؟
تكون مقارنة المواد مفيدة عندما يكون من الممكن تقديم التطبيق بأكثر من درجة واحدة من الفولاذ المقاوم للصدأ. والغرض من ذلك ليس الإعلان عن تفوق درجة واحدة عالميًا، ولكن تحديد خصائص المواد التي تتوافق مع البيئة الفعلية.
| درجة | القوة الرئيسية | اعتبارات الاختيار النموذجية | السؤال الرئيسي |
|---|---|---|---|
| 304 | مقاومة التآكل العامة والاستخدام الصناعي الواسع | غالبًا ما يتم اختياره للمعدات غير القابلة للصدأ للأغراض العامة | هل الأداء الحراري الشديد مطلوب بالفعل؟ |
| 321 | الفولاذ المقاوم للصدأ الأوستنيتي المثبت بالتيتانيوم | مفيد عندما يكون التثبيت أحد متطلبات التصميم المهمة | هل يستفيد التطبيق من تثبيت التيتانيوم؟ |
| 310S | نسبة عالية من الكروم والنيكل مع انخفاض الكربون الخاضع للرقابة | خدمة مقاومة درجات الحرارة العالية والأكسدة | هل يتطلب التطبيق سبيكة الأوستنيتي المقاومة للحرارة؟ |
توضح المقارنة سبب ربط اختيار الدرجة بظروف التشغيل. قد تكون درجة الأغراض العامة مناسبة تمامًا لبيئة صناعية معتدلة، في حين تصبح الدرجة المقاومة للحرارة أكثر أهمية مع زيادة متطلبات درجة الحرارة والأكسدة.
310S مقابل 310
المقارنة الأكثر مباشرة هي بين 310S والدرجة القياسية 310. والفرق الرئيسي هو محتوى الكربون. يساعد مستوى الكربون المنخفض 310S على تقليل ترسيب كربيد الكروم ويمكن أن يجعل المادة أكثر ملاءمة للتركيبات الملحومة أو المعالجة حرارياً.
310S مقابل 304
304 هو أحد أكثر أنواع الفولاذ المقاوم للصدأ الأوستنيتي للأغراض العامة استخدامًا. إنه خيار قوي للعديد من البيئات الصناعية المسببة للتآكل، ولكن التطبيقات التي تهيمن عليها درجات الحرارة المرتفعة ومقاومة الأكسدة قد تتطلب درجة مقاومة للحرارة من السبائك الأعلى.
310S مقابل 321
321 يستخدم تثبيت التيتانيوم وغالبًا ما يتم اختياره عندما تكون آلية التثبيت هذه جزءًا مهمًا من التصميم. يعتمد 310S بدلاً من ذلك على كيمياء الكروم والنيكل العالية ومستوى الكربون المتحكم فيه لدوره في درجة الحرارة العالية. يجب أن يحدد جو الخدمة ونطاق درجة الحرارة الاختيار النهائي.
10. الأسئلة المتداولة
ما هو تسمية المواد؟
يتم تحديد الدرجة بشكل شائع على أنها UNS S31008 وEN 1.4845. يجب أن تستخدم وثائق المشروع التعيين الذي تتطلبه مواصفات المواد والأنابيب المعمول بها.
ما الذي يجعل هذه الدرجة مناسبة للخدمة في درجات الحرارة العالية؟
يدعم محتواه العالي من الكروم والنيكل مقاومة الأكسدة وأداء درجات الحرارة المرتفعة في البيئات المناسبة. تعمل التركيبة منخفضة الكربون أيضًا على تحسين ملاءمتها للمكونات الملحومة والمعالجة حرارياً.
هل الأنبوب سلس بالفعل؟
نعم. طريق التصنيع المحدد هو الإنتاج السلس المدلفن على الساخن، والذي يشكل المقطع الأنبوبي بدون التماس الملحوم الطولي.
ما هي الأبعاد المتاحة؟
يغطي النطاق المشار إليه الأقطار الخارجية من 6 مم إلى 89 مم، وسمك الجدار من 3 مم إلى 30 مم، والأطوال القياسية من 3000 مم إلى 10000 مم. يمكن مناقشة المتطلبات التفصيلية لمشاريع محددة.
هل يمكن أن تكون النهايات مشطوفة؟
نعم. يمكن تحضير الأطراف المشطوفة وفقًا لتكوين التصنيع أو التثبيت المطلوب. يجب تأكيد الشكل الهندسي النهائي قبل الإنتاج.
هل يمكن تحديد المعالجة السطحية؟
نعم. اعتمادًا على المشروع، يمكن تنسيق التسوية، والتخليل، والتخميل، وتشطيب السطح المحدد. يجب تحديد حالة السطح المطلوبة بالترتيب.
هل هي مناسبة لكل بيئة ذات درجة حرارة عالية؟
لا ينبغي اختيار أي مادة من درجة الحرارة وحدها. يجب أيضًا تقييم تكوين الغلاف الجوي، والتحميل الميكانيكي، والتدوير الحراري، والضغط، وظروف التصنيع، وقواعد التصميم المعمول بها.
ما هي المعلومات التي ينبغي تضمينها في الاستفسار الفني؟
يجب أن يتضمن الاستفسار المفيد تسمية المواد، وبناء الأنابيب، والقطر الخارجي، وسمك الجدار، والطول، وإعداد النهاية، وحالة السطح، والمواصفات المطبقة، ودرجة حرارة التشغيل، وأجواء العملية، والكمية، ومتطلبات الفحص أو التوثيق.
هل يمكن توفير وثائق التفتيش؟
يمكن ترتيب الوثائق وفقًا لمواصفات المنتج ومتطلبات الطلب. اعتمادًا على النطاق المتفق عليه، قد يشمل ذلك وثائق اختبار المواد، وسجلات التركيب الكيميائي، ونتائج الاختبارات الميكانيكية، ووثائق المنشأ، ومستندات الشحن التجاري.
كيف يجب تأكيد الدرجة النهائية؟
يجب التحقق من الاختيار النهائي وفقًا لتصميم المعدات، وبيئة الخدمة، والمعايير ذات الصلة، والأبعاد المطلوبة، وطريقة الانضمام، والكود الهندسي المطبق. يجب إكمال تأكيد المواد قبل الإنتاج.
بالنسبة للمشاريع الصناعية، تبدأ المواصفات الأكثر موثوقية ببيئة التشغيل ومن ثم تعود إلى درجة المواد وبناء الأنابيب والأبعاد والتصنيع والفحص والتوثيق. يساعد هذا الأسلوب على التأكد من أن الأنابيب المصنوعة من الفولاذ المقاوم للصدأ المختارة تناسب المعدات الفعلية بدلاً من الاعتماد على اسم المادة وحده.
