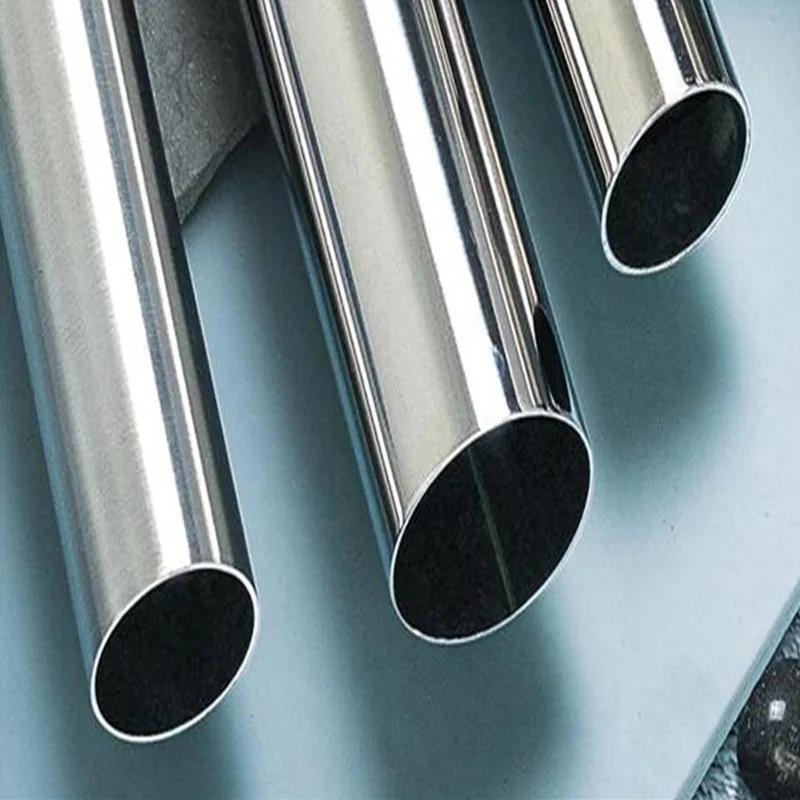

يبدأ اختيار أنبوب الفولاذ المقاوم للصدأ المناسب بفهم كيفية عمل درجة المواد وطريقة التصنيع والأبعاد ومتطلبات التصنيع وظروف الخدمة معًا. أ304 أنابيب غير ملحومة من الفولاذ المقاوم للصدأهو منتج أنبوبي من الفولاذ المقاوم للصدأ الأوستنيتي يعتمد على النوع 304، المعروف عادةً باسم UNS S30400 وEN 1.4301. مزيجها من المقاومة العامة للتآكل، ومرونة التصنيع، والمتانة، والبناء السلس يجعلها ذات صلة بالعديد من متطلبات الأنابيب الصناعية والتجارية. والسؤال الرئيسي ليس ببساطة ما إذا كانت درجة 304 هي درجة مألوفة من الفولاذ المقاوم للصدأ، ولكن أين تتناسب خصائصها مع العملية الفعلية ودرجة الحرارة والسوائل والأبعاد وظروف التثبيت.
يستخدم الفولاذ المقاوم للصدأ من النوع 304 على نطاق واسع لأنه يوفر مزيجًا متوازنًا من سبائك النيكل والكروم، ومقاومة التآكل، والليونة، وقابلية اللحام، وأداء التصنيع العام. عندما يتم توفيره كأنبوب غير ملحوم، يتم تشكيل الجسم الأنبوبي بدون التماس الملحوم الطولي، والذي يمكن أن يكون مهمًا للتطبيقات التي يتم فيها تحديد البناء غير الملحوم. ومع ذلك، يجب أن يأخذ اختيار المواد دائمًا في الاعتبار بيئة الخدمة الكاملة. يمكن أن يؤثر تركيز الكلوريد ودرجة الحرارة والضغط وطريق التصنيع ومتطلبات ما بعد اللحام وحالة السطح ومعايير الأبعاد على ما إذا كان 304 هو الاختيار المناسب. يفحص هذا الدليل المادة من منظور هندسي عملي، ويشرح خصائص التصنيع والأداء، ويقارنها مع درجات الفولاذ المقاوم للصدأ ذات الصلة، ويوفر منهجًا منظمًا للاختيار.
- 1. ما الذي يحدد المادة والبناء السلس؟
- 2. ما أهمية الكروم والنيكل؟
- 3. كيف يتم تصنيع الأنابيب؟
- 4. ما هي الخصائص الميكانيكية والفيزيائية المهمة؟
- 5. أين تقاوم المادة التآكل بشكل جيد؟
- 6. ما هي الصناعات التي تستخدم هذه المواد عادة؟
- 7. كيف ينبغي اختيار القطر، وسمك الجدار، والطول؟
- 8. ما الذي يجب أن يعرفه المصنعون عن القطع واللحام؟
- 9. كيف تؤثر المعايير على اختيار الأنابيب؟
- 10. كيف يمكن مقارنة النوع 304 بالطرازات 304L و316L و310S؟
- 11. ما الذي يجب على المشترين والمهندسين التحقق منه قبل الاستخدام؟
- 12. الأسئلة المتداولة
ما الذي يحدد المادة والبناء السلس؟
يمكن أن تجمع تسمية المنتج بين عدة أجزاء مختلفة من المعلومات، وكل جزء مهم. يحدد الصف عائلة السبائك. تحدد كلمة "سلس" شكل التصنيع. تحدد أبعاد الأنابيب الهندسة الفيزيائية. يحدد المعيار المحدد متطلبات التركيب، والخواص الميكانيكية، والتصنيع، والاختبار، والتحكم في الأبعاد.
النوع 304 هو الفولاذ المقاوم للصدأ الأوستنيتي
ينتمي النوع 304 إلى عائلة الفولاذ المقاوم للصدأ الأوستنيتي الكروم والنيكل. ويرتبط عادةً بـ UNS S30400 وEN 1.4301. تُعرف السبيكة بتوازن مفيد بين مقاومة التآكل وخصائص التصنيع، وهو ما يفسر سبب ظهورها في معدات المعالجة العامة، والأنظمة المتعلقة بالأغذية، والمكونات المعمارية، وتطبيقات المياه، والعديد من أشكال الأنابيب والأنابيب الصناعية.
تكوينه له أهمية خاصة لسلوك التآكل. يدعم الكروم تكوين طبقة أكسيد سلبية رقيقة على السطح. يساهم النيكل في استقرار الهيكل الأوستنيتي ويدعم ليونة المادة وصلابتها. تساعد هذه الخصائص في تفسير سبب قدرة 304 على الأداء الجيد عبر نطاق واسع من البيئات الجوية والصناعية العادية.
سلس يعني عدم وجود التماس الملحومة الطولية
يتم إنتاج الأنابيب غير الملحومة من خلال عملية يتم فيها تطوير الشكل الأنبوبي دون إنشاء وصلة ملحومة طولية. وهذا ما يميزه عن الأنابيب الملحومة، حيث يتم تشكيل المواد المسطحة أو الشريطية في أنبوب ويتم ربطها على طول خط التماس.
لا ينبغي تفسير وجود أو عدم وجود خط التماس على أنه بيان عالمي بأن أنبوبًا واحدًا مناسب تلقائيًا لكل حالة خدمة. وبدلاً من ذلك، يكون البناء السلس ذا قيمة عندما تتطلب مواصفات المشروع أو التصميم الهندسي أو التطبيق نموذجًا سلسًا للمنتج. يجب أن يظل الاختيار مرتبطًا بظروف الضغط ودرجة الحرارة وتوافق السوائل والأبعاد والمعيار الحاكم.
إن فهم هذه الفروق يمنع حدوث مشكلة مواصفات شائعة: التعامل مع درجة المادة، وعملية التصنيع، ومعيار الأبعاد كما لو كانت مصطلحات قابلة للتبديل. إنها خصائص منفصلة يجب النظر فيها معًا.
لماذا يهم الكروم والنيكل؟
يبدأ أداء الفولاذ المقاوم للصدأ بتكوين السبائك. في النوع 304، يعد الكروم والنيكل مهمين بشكل خاص لأنهما يؤثران على مقاومة التآكل، واستقرار الطور، والمتانة، وسلوك التصنيع.
الكروم وحماية السطح السلبي
يعتمد الفولاذ المقاوم للصدأ على التخميل بدلاً من الطلاء الخارجي السميك لمقاومته الأساسية للتآكل. يتفاعل الكروم مع الأكسجين الموجود على السطح ليشكل طبقة أكسيد رقيقة جدًا وملتصقة. عندما يبقى السطح في ظروف مناسبة، تساعد هذه الطبقة السلبية على فصل المعدن الأساسي عن البيئة المحيطة.
التخميل ليس مثل الحصانة. لا يزال من الممكن أن يعاني الفولاذ المقاوم للصدأ من التآكل الموضعي عند تعرضه للكلوريدات العدوانية، أو الشقوق، أو التلوث، أو درجات الحرارة المرتفعة، أو غيرها من المجموعات غير المواتية من الكيمياء والإجهاد. وبالتالي تظل حالة السطح وجودة التصنيع مهمة.
هيكل النيكل والأوستنيتي
يعد النيكل عنصرًا رئيسيًا في صناعة السبائك في 304. فهو يساعد في الحفاظ على البنية الأوستنيتي التي تمنح الصف ليونة وصلابته المميزة. تدعم هذه الخصائص التشكيل والثني والتصنيع والعديد من عمليات التصنيع الشائعة.
لماذا يهم التكوين أثناء مراجعة الطلب
يجب أن يربط اختيار المواد الكيمياء ببيئة الخدمة الفعلية. يمكن للأنبوب الذي يحمل سائلًا مائيًا خفيفًا عند درجة حرارة معتدلة أن يمثل مشكلة تآكل مختلفة تمامًا عن تلك التي تتعرض لمحاليل الكلوريد المركزة أو المواد الكيميائية الحمضية أو الغازات المؤكسدة ذات درجة الحرارة المرتفعة.
- يدعم الكروم الطبقة السطحية السلبية المسؤولة عن مقاومة التآكل العامة للفولاذ المقاوم للصدأ.
- يساهم النيكل في الهيكل الأوستنيتي المستقر ويدعم الليونة والمتانة.
- السبيكة ليست مقاومة عالميًا لكل البيئات الكيميائية.
- يجب أن تكون كيمياء الخدمة الفعلية ودرجة الحرارة بمثابة دليل على الاختيار النهائي للمواد.
ولهذا السبب لا يمكن لتسمية المادة وحدها أن تحل محل معلومات العملية. يجب أن تأخذ الفرق الهندسية في الاعتبار السائل والتركيز والملوثات ونطاق درجة الحرارة وعوامل التنظيف ووقت التعرض وحالة السطح المتوقعة قبل اتخاذ قرار بشأن النوع 304 المناسب.
كيف يتم تصنيع الأنابيب؟
يؤثر مسار التصنيع على الهندسة، وحالة السطح، واتساق الأبعاد، والبنية الداخلية، والطريقة التي يستجيب بها المنتج النهائي للتصنيع النهائي. تحدد معلومات المنتج المرفقة عملية سلسة مدلفنة على الساخن للمواد التي تمت مناقشتها هنا.
تشكيل سلس المدرفلة على الساخن
يسمح العمل الساخن بتشكيل الفولاذ المقاوم للصدأ على شكل أنبوبي بينما تكون المادة عند درجة حرارة مرتفعة مناسبة لتشوه البلاستيك. يمكن أن تشمل العملية إعداد الخام، والثقب، والاستطالة، والتحجيم، والمعالجة الحرارية عند الحاجة، وتكييف السطح، والاستقامة، والقطع، والفحص، وخطوات التشطيب النهائية.
كل مرحلة يمكن أن تؤثر على المنتج النهائي. يجب أن تظل هندسة الأنبوب ضمن تفاوتات الأبعاد المحددة. يجب أن يكون السطح مناسبًا لعملية الخدمة والتصنيع المقصودة. يجب أن تستوفي المادة أيضًا المتطلبات الكيميائية والميكانيكية ذات الصلة لمعيار المنتج المحدد.
لماذا يهم التحكم في العمليات
لا يزال الأنبوب غير الملحوم منتجًا هندسيًا وليس مجرد شكل فولاذي مجوف. يمكن أن يكون اختلاف سمك الجدار، والبيضاوية، والاستقامة، وعيوب السطح، وإعداد النهاية، وإمكانية التتبع أمرًا مهمًا أثناء التصنيع والتركيب.
| مرحلة التصنيع | الغرض الأساسي | التركيز المحتمل على الجودة |
|---|---|---|
| تحضير البليت | تحضير المواد المناسبة للتشكيل. | الهوية المادية والكيمياء والحالة. |
| ثقب وتشكيل | إنشاء الجسم الأنبوبي المجوف. | تشكيل الجدار وهندسته وحالته الداخلية. |
| الدرفلة على الساخن والتحجيم | تطوير القطر المطلوب وملف الجدار. | دقة الأبعاد والاستقامة والاتساق. |
| المعالجة الحرارية | استعادة أو إنشاء حالة معدنية مناسبة حيثما تقتضي المواصفات ذلك. | التحكم في درجة الحرارة والتوحيد والامتثال للمعايير المعمول بها. |
| تكييف السطح | تحضير الأسطح الخارجية والداخلية. | إزالة الحجم أو العيوب وتحقيق النهاية المحددة. |
| التفتيش والتشطيب | تحضير الأنبوب للتسليم والتركيب. | الأبعاد والمظهر والتعريف والاختبارات المطلوبة. |
النقطة المهمة هي أن جودة التصنيع هي عبارة عن تسلسل وليس عملية واحدة معزولة. إن الأنبوب النهائي الذي يلبي متطلبات الأبعاد ولكنه يفتقر إلى إمكانية تتبع المواد المناسبة قد لا يزال يخلق مشاكل لمشروع صناعي خاضع للرقابة.
ما هي الخصائص الميكانيكية والفيزيائية المهمة؟
يتم اختيار النوع 304 على نطاق واسع لأنه يوفر توازنًا عمليًا للخصائص بدلاً من التفوق في خاصية واحدة فقط. عادة ما يأخذ المهندسون في الاعتبار القوة، والليونة، والمتانة، ومقاومة التآكل، والسلوك الحراري، واستجابة التصنيع معًا.
ليونة وتشكيل السلوك
يوفر الهيكل الأوستنيتي ليونة جيدة، مما يدعم التشكيل والتصنيع. يكون هذا مفيدًا عندما يلزم قطع أقسام الأنابيب، أو ثنيها، أو إعدادها للتركيبات، أو دمجها في مجموعات المعدات. يمكن أن يؤدي العمل البارد إلى زيادة القوة والصلابة، وبالتالي فإن تاريخ تصنيع مكون معين يمكن أن يؤثر على حالته النهائية.
المتانة عبر نطاق درجة حرارة واسعة
يُعرف الفولاذ المقاوم للصدأ الأوستنيتي بمتانته الجيدة، بما في ذلك في درجات الحرارة المنخفضة. يمكن أن تكون هذه الخاصية مفيدة عندما تواجه المعدات تغيرات في درجات الحرارة أو ظروف خدمة أكثر برودة. ومع ذلك، يتطلب اختيار درجات الحرارة المرتفعة تقييمًا هندسيًا منفصلاً لأن التعرض طويل المدى يطرح مشكلات تتعلق بالأكسدة، والزحف، واستقرار الطور، وحدود التصميم.
لا ينبغي تجاهل التمدد الحراري
يتمدد الفولاذ المقاوم للصدأ وينكمش مع التغيرات في درجات الحرارة. في تمديدات الأنابيب الطويلة، وأنظمة العمليات، وتجميعات المعدات، يمكن أن تؤدي الحركة الحرارية إلى إزاحة وضغط يجب استيعابهما من خلال تصميم النظام، والدعم، وترتيبات التوسيع، واختيار المكونات المناسبة.
ومن المهم أيضًا تجنب استخدام القيم الميكانيكية العامة دون التحقق من المواصفات الدقيقة. يمكن أن تعتمد قوة الخضوع وقوة الشد والصلابة والاستطالة وإجهاد التصميم والضغط المسموح به على المعيار وشكل المنتج وسمك الجدار والمعالجة الحرارية ودرجة حرارة الخدمة.
أين تقاوم المادة التآكل جيدًا؟
يعمل النوع 304 بشكل جيد في العديد من البيئات الجوية والتآكل المعتدل، وهذا أحد أسباب شيوعه في التطبيقات الصناعية العامة. يوفر سطحه السلبي مقاومة مفيدة للرطوبة العادية، والعديد من سوائل العمليات الشائعة، ومجموعة واسعة من التعرضات الداخلية والخارجية.
التعرض للغلاف الجوي
في البيئات الداخلية العادية والعديد من التطبيقات الخارجية، توفر الطبقة السلبية الغنية بالكروم الحماية ضد التآكل الجوي العام. يمكن للأسطح النظيفة أن تحافظ على مظهرها ووظيفتها لفترات طويلة عندما لا تكون البيئة عدوانية بشكل غير عادي.
الخدمة المتعلقة بالمياه
يمكن أن تكون السبيكة مناسبة لمعالجة المياه المختارة وتطبيقات معالجة المياه. ومع ذلك، فإن كيمياء المياه تختلف على نطاق واسع. يمكن أن يؤدي تركيز الكلوريد ودرجة الحرارة والأكسجين المذاب والرواسب وظروف الشقوق إلى تغيير سلوك التآكل بشكل كبير.
البيئات الغذائية والعملية
يستخدم الفولاذ المقاوم للصدأ على نطاق واسع في معدات الأغذية والمشروبات لأن المادة يمكن أن توفر سطحًا قابلاً للتنظيف ومقاومًا للتآكل. تعتمد الملاءمة الفعلية على العملية ونظام التنظيف ودرجة الحرارة والتركيز والتشطيب السطحي ومتطلبات النظافة.
حيث يتطلب المزيد من الحذر
تستحق البيئات عالية الكلوريد اهتماما خاصا. يمكن أن تكون مياه البحر، والمحلول الملحي المركز، وبعض أنظمة مياه التبريد، وتيارات العمليات الغنية بالكلوريد أكثر تطلبًا. يمكن أن يصبح التآكل الموضعي مثل التنقر وتآكل الشقوق مهمًا حتى عندما يبدو التآكل العام محدودًا.
يعد هذا التمييز ضروريًا للمشترين لأن "مقاومة التآكل" ليست فئة أداء مطلقة. ترتبط مقاومة التآكل دائمًا ببيئة معينة ودرجة الحرارة وحالة السطح ووقت التعرض وحالة التصنيع.
ما هي الصناعات التي تستخدم هذه المواد عادة؟
يأتي تعدد استخدامات النوع 304 من التوازن الواسع للخصائص. يمكن استخدامه في الصناعات التي تكون فيها المقاومة المعتدلة للتآكل، والأسطح الصحية، ومرونة التصنيع، والهندسة الأنبوبية الموثوقة أمرًا مهمًا.
تجهيز الأغذية والمشروبات
يمكن لخطوط المعالجة وأنظمة النقل ومعدات الألبان ومعدات التخمير وآلات تعبئة الزجاجات استخدام الفولاذ المقاوم للصدأ 304 حيث تكون شروط الخدمة متوافقة مع السبيكة. تعد قابلية التنظيف ومقاومة التعرض للعمليات العادية من الاعتبارات المهمة.
المعدات الصيدلانية والعمليات النظيفة
يمكن للمعدات الصيدلانية وأنظمة المعالجة النظيفة المختارة استخدام أنابيب ومواسير من الفولاذ المقاوم للصدأ لأن الأسطح الناعمة والقابلة للتنظيف ذات قيمة. يجب دائمًا مطابقة الدرجة المطلوبة والتشطيب وطريقة الانضمام وإجراءات الصرف الصحي مع مواصفات العملية.
أنظمة معالجة المياه
قد تستخدم معدات معالجة المياه وأنظمة الترشيح وأنابيب المياه المعالجة والمكونات ذات الصلة النوع 304 عندما تكون كيمياء المياه متوافقة. وينبغي مراجعة مستويات الكلوريد ودرجة الحرارة قبل تحديد المادة.
المعالجة الكيميائية
يمكن أن يكون النوع 304 مناسبًا للعديد من الوسائط الكيميائية الخفيفة، ولكن "المعالجة الكيميائية" واسعة جدًا بحيث لا يمكن استخدامها كقاعدة لاختيار المواد في حد ذاتها. يمكن أن يؤثر التركيز الكيميائي ودرجة الحرارة وسرعة التدفق والشوائب ومدة التعرض بشكل ملموس على سلوك التآكل.
المعدات المتعلقة بالتكييف والتبريد
يمكن أن تظهر الأنابيب غير القابل للصدأ في تطبيقات محددة للمبادل الحراري والمكثف والتبريد وتصنيع المعدات. يجب مراجعة متطلبات البيئة الحرارية والضغط جنبًا إلى جنب مع متطلبات الأبعاد والربط.
المكونات المعمارية والمصنعة
يمكن أن تستخدم الدرابزين والدرابزين والأطر المعمارية ودعامات المعدات والعلب المصنعة ومكونات الفولاذ المقاوم للصدأ المرئية النوع 304 عندما تكون الظروف البيئية مناسبة. يمكن أن يصبح تشطيب السطح بنفس أهمية السبيكة الأساسية عندما يكون المظهر من متطلبات المشروع الرئيسية.
| منطقة التطبيق | لماذا يمكن أن يكون النوع 304 مناسبًا؟ | الشرط الرئيسي للمراجعة |
|---|---|---|
| المأكولات والمشروبات | مقاومة للتآكل وسطح مقاوم للصدأ قابل للتنظيف. | مواد التنظيف الكيميائية ودرجة الحرارة ومعايير النظافة والتشطيب السطحي. |
| المعدات الصيدلانية | مرونة التصنيع وملاءمتها لمعدات العمليات القابلة للتنظيف. | إجراءات الصرف الصحي، ومتطلبات السطح، وكيمياء العمليات. |
| معالجة المياه | مقاومة مفيدة في العديد من البيئات المائية العامة. | مستوى الكلوريد والرواسب ودرجة الحرارة وكيمياء المياه. |
| المعالجة الكيميائية | مناسبة للعديد من البيئات الكيميائية الخفيفة. | التركيب الكيميائي الدقيق ودرجة حرارة التشغيل. |
| التدفئة والتهوية وتكييف الهواء والتبريد | خصائص تصنيع جيدة ومقاومة للتآكل. | الضغط ودرجة الحرارة وتوافق السوائل وطريقة الانضمام. |
| تصنيع معماري | مظهر غير قابل للصدأ، ومقاومة للتآكل، وقابلية للتشكيل. | التعرض في الهواء الطلق، ومواصفات النهاية، وبيئة الكلوريد. |
كيف ينبغي اختيار القطر وسمك الجدار والطول؟
الأبعاد ليست تفاصيل ثانوية. يحدد القطر الخارجي وسمك الجدار والطول كيفية تكامل الأنبوب مع التركيبات والمعدات والدعامات وحسابات الضغط وعمليات التصنيع والتركيب في الموقع.
القطر الخارجي
يؤثر القطر الخارجي على توافق الاتصال، وهندسة التدفق، وتباعد الدعم، وواجهات المعدات، وأبعاد النظام الإجمالية. يجب على المشترين التمييز بين القطر الخارجي وحجم الأنبوب الاسمي والقطر الداخلي لأن هذه المصطلحات تصف جوانب مختلفة من المنتج.
سمك الجدار
يؤثر سمك الجدار على قدرة الضغط، وبدل التآكل، والصلابة، والوزن، وسلوك التصنيع، ومنطقة التدفق الداخلي المتاحة. الجدار السميك ليس هو الاختيار الصحيح تلقائيًا. يجب أن ترتبط المواصفات بضغط التصميم ودرجة الحرارة ومتطلبات الكود وقيود التصنيع وعمر الخدمة المتوقع.
طول
تسرد معلومات المنتج المرفقة الأطوال القياسية من 3000 مم إلى 10000 مم. ويمكن أيضًا أخذ الترتيبات الشاملة في الاعتبار عندما يتطلب المشروع أبعادًا محددة. يؤثر اختيار الطول على النقل والمناولة وعدد المفاصل وتخطيط التصنيع وتسلسل التثبيت.
| البعد | مجموعة المنتجات الحالية | اعتبارات الاختيار |
|---|---|---|
| القطر الخارجي | من 6 ملم إلى 89 ملم | تأكد من توافق التركيبات ومتطلبات التدفق وتوصيل المعدات وهندسة التثبيت. |
| سمك الجدار | 3 ملم إلى 30 ملم | مطابقة متطلبات الضغط ودرجة الحرارة والهيكلية والتآكل والتصنيع. |
| الطول القياسي | 3000 ملم إلى 10000 ملم | ضع في اعتبارك التخطيط المشترك والمناولة والنقل ومتطلبات القطع وتركيب الموقع. |
| إنهاء التحضير | يمكن ترتيب الأطراف المشطوفة وفقًا لمتطلبات المشروع. | التأكد من طريقة اللحام وتصميم التركيب وهندسة التحضير المطلوبة. |
| المعالجة السطحية | ويمكن ترتيب علاجات محددة وفقا لمتطلبات المشروع. | مطابقة التشطيب مع متطلبات الخدمة والتصنيع والمظهر والنظافة. |
بالنسبة للمشروع الصناعي، يجب التأكد من الأبعاد بشكل مثالي من خلال مواصفات الأنابيب الكاملة وليس من عنوان المنتج وحده. لا يزال من الممكن أن تتسبب المادة الصحيحة تقنيًا ذات سماكة الجدار أو أبعاد التوصيل الخاطئة في حدوث مشكلات في التصنيع.
ما الذي يجب أن يعرفه المصنعون عن القطع واللحام؟
إحدى المزايا العملية الرئيسية للنوع 304 هي ملاءمته لعمليات التصنيع الشائعة. ومع ذلك، يتطلب تصنيع الفولاذ المقاوم للصدأ الانضباط لأن التلوث، وإدخال الحرارة المفرطة، وسوء إعداد المفاصل، وممارسات ما بعد اللحام غير المناسبة يمكن أن تقلل من أداء التآكل أو تخلق مشاكل في الأبعاد.
قطع
يجب أن تترك طرق القطع حافة مناسبة لخطوة التصنيع التالية. يمكن أن يؤدي القطع الحراري إلى إنشاء مناطق متأثرة بالحرارة أو طبقات أكسيد قد تحتاج إلى إزالتها حسب التطبيق. يمكن أن يوفر القطع الميكانيكي حالة حافة مختلفة وقد يكون مفضلاً حيث يجب تقليل مدخلات الحرارة إلى الحد الأدنى.
الانحناء والتشكيل
يتمتع الفولاذ المقاوم للصدأ الأوستنيتي بمرونة جيدة، لكنه يمكن أن يصبح أكثر صلابة أثناء التشكيل على البارد. ولذلك ينبغي النظر في حالة الأدوات وتسلسل التشكيل، خاصة عندما يكون هناك حاجة إلى تشوه كبير.
لحام
يتميز النوع 304 بخصائص لحام جيدة بشكل عام ومتوافق مع العديد من عمليات اللحام الشائعة للفولاذ المقاوم للصدأ. يجب التحكم في إعداد المفاصل، والتدريع، والنظافة، وإدخال الحرارة، ودرجة حرارة الممرات البينية، واختيار الحشو وفقًا لإجراءات اللحام.
حالة السطح بعد اللحام
يمكن أن تؤثر الصبغة الحرارية وتلوث السطح حول اللحام على سلوك التآكل إذا لم تتم معالجتها بشكل صحيح. بالنسبة للتطبيقات الحرجة أو الحساسة للمظهر، يمكن تحديد إجراءات التنظيف والتخميل بعد اللحام.
- أبقِ التلوث بالفولاذ الكربوني بعيدًا عن أسطح التصنيع غير القابلة للصدأ حيثما كان ذلك عمليًا.
- استخدم الأدوات والمواد الاستهلاكية المناسبة لأعمال الفولاذ المقاوم للصدأ التي يتم تنفيذها.
- التحكم في مدخلات الحرارة وظروف اللحام وفقًا للإجراء المعتمد.
- قم بإزالة الأكسدة أو التلوث المرتبط باللحام عندما تتطلب مواصفات الخدمة ذلك.
- التأكد من ثبات الأبعاد بعد التشكيل والقطع واللحام.
قد يعمل التجميع النهائي المُصنع بشكل مختلف عن الأنبوب الأصلي إذا كان التصنيع يسبب التلوث، أو العمل البارد الشديد، أو ممارسات اللحام غير المناسبة، أو المعالجة السطحية السيئة. لذلك يجب أن يتبع الاختيار الجيد للمواد مراقبة جيدة للتصنيع.
كيف تؤثر المعايير على اختيار الأنابيب؟
تعتبر معايير أنابيب الفولاذ المقاوم للصدأ مهمة لأنها تحدد الإطار الفني الذي يتم من خلاله تصنيع المنتج واختباره وتحديد أبعاده وقبوله. قد تظهر نفس تسمية الدرجة في العديد من معايير المنتجات المختلفة، ولكن المتطلبات الدقيقة ليست متطابقة بالضرورة.
ASTM A312 والمواصفات ذات الصلة
يرتبط ASTM A312 على نطاق واسع بأنابيب الفولاذ المقاوم للصدأ الأوستنيتي غير الملحومة والملحومة والباردة للغاية والمخصصة لخدمة درجات الحرارة العالية والتآكل العام. عندما يكون هذا المعيار مطلوبًا، يجب على المشتري تحديد الدرجة وشكل المنتج والأبعاد والمعالجة الحرارية والاختبار ومتطلبات الفحص التي تنطبق على المشروع.
معايير الأبعاد
يمكن لمعيار الأبعاد مثل ASME B36.19M تحديد الأبعاد الاسمية للأنابيب وتسميات الجدران المستخدمة في أنظمة الأنابيب المصنوعة من الفولاذ المقاوم للصدأ. يساعد هذا في تحقيق التوافق بين الأنابيب والتجهيزات والصمامات والفلنجات والمكونات الأخرى.
لا تخلط المعايير عرضا
من الأخطاء المتكررة في المواصفات إدراج درجة المادة مع حذف معيار المنتج. والطريقة الأخرى هي الجمع بين مصطلحات الأبعاد من معيار واحد ومتطلبات المواد من معيار آخر دون التحقق من التوافق. يجب أن توضح وثائق المشتريات المواد القابلة للتطبيق، وطريق التصنيع، ومعايير الأبعاد، ومتطلبات الاختبار، وحالة السطح، ومتطلبات الوثائق بشكل واضح.
- درجة المادة:تأكد من تسمية السبيكة بدقة، مثل النوع 304 أو ما يعادله المحدد.
- شكل المنتج:اذكر ما إذا كان مطلوبًا شكل غير ملحوم أو ملحوم أو مسحوب على البارد أو أي شكل آخر.
- معيار الأبعاد:حدد القطر الخارجي المطبق، أو سمك الجدار، أو الجدول الزمني، أو نظام الأبعاد.
- طول:حدد الأطوال القياسية أو متطلبات القطع حسب الطول.
- الاختبار والتوثيق:تحديد الشهادات والفحص والاختبارات التي يتطلبها المشروع.
كيف يمكن مقارنة النوع 304 مع 304L و316L و310S؟
قد تبدو درجات الفولاذ المقاوم للصدأ ذات الصلة متشابهة في قائمة المنتجات بينما تخدم أغراضًا هندسية مختلفة. تعد مقارنتها بمنطق التطبيق أكثر فائدة من افتراض أن درجة واحدة هي ببساطة نسخة أقوى من درجة أخرى.
| درجة | صفة عامة | التركيز على الاختيار النموذجي | تمييز مهم |
|---|---|---|---|
| 304 | مقاومة متوازنة للتآكل، ليونة، صلابة، وأداء التصنيع. | البيئات الصناعية والتجارية العامة. | قابل للتطبيق على نطاق واسع ولكنه ليس الخيار الأفضل لكل حالة كلوريد أو درجة حرارة عالية. |
| 304 لتر | نسخة منخفضة الكربون من 304. | التطبيقات التي يكون فيها اللحام وتقليل مخاطر التوعية أمرًا مهمًا. | يعد محتوى الكربون المنخفض بمثابة تمييز رئيسي عن المعيار 304. |
| 316 لتر | الفولاذ المقاوم للصدأ الأوستنيتي المخلوط بالموليبدينوم مع مقاومة أقوى للعديد من البيئات المرتبطة بالكلوريد. | المزيد من الخدمات المطلوبة للكلوريد والمواد الكيميائية. | يغير الموليبدينوم شكله المقاوم للتآكل. |
| 310S | تم تطوير درجة عالية من الكروم والنيكل العالي للخدمة في درجات الحرارة المرتفعة. | المعدات المقاومة للحرارة والبيئات ذات درجة الحرارة العالية. | يختلف تكوينها وتركيز الخدمة بشكل كبير عن الغرض العام 304. |
304 مقابل 304 لتر
والفرق الرئيسي هو محتوى الكربون. يمكن أن يكون الكربون المنخفض مفيدًا بعد اللحام لأنه يقلل من احتمالية ترسيب كربيد الكروم في ظل ظروف تعرض حرارية معينة. عندما يتطلب التصنيع الملحوم 304L، لا ينبغي التعامل مع استبداله بالمعيار 304 كمكافئ تلقائي دون التحقق من المواصفات.
304 مقابل 316 ل
إضافة الموليبدينوم يعطي 316L مظهرًا مختلفًا لمقاومة التآكل، خاصة في البيئات التي تحتوي على الكلوريد. هذا لا يعني أن 316L متفوق عالميًا؛ يظل اختيار المواد يعتمد على كيمياء العملية ودرجة الحرارة والتصنيع ومتطلبات المواصفات.

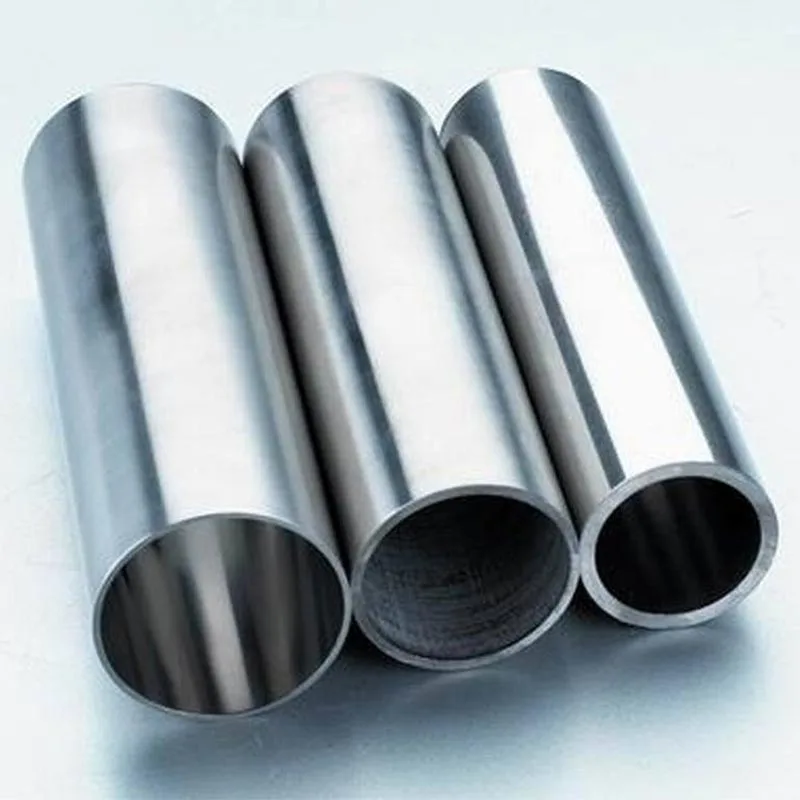

304 مقابل 310S
تم تصميم 310S حول تركيبة مختلفة تمامًا وتركيز أقوى على مقاومة الأكسدة في درجات الحرارة العالية والخدمة في درجات الحرارة المرتفعة. وبالتالي، لا ينبغي للمشروع الذي يتطلب الفولاذ المقاوم للصدأ المقاوم للحرارة أن يفترض أن خصائص الأغراض العامة 304 كافية.
يكون اختيار الدرجة أكثر فعالية عندما يبدأ بوضع الفشل الفعلي الذي يجب منعه: التآكل العام، أو الحفر، أو التحسس، أو الأكسدة، أو فقدان القوة الميكانيكية عند درجة الحرارة، أو عدم استقرار الأبعاد، أو بعض المشكلات المحددة الأخرى.
ما الذي يجب على المشترين والمهندسين التحقق منه قبل الاستخدام؟
يجب أن يستمر اختيار المنتج إلى ما بعد اسم المادة الأولي. قبل أن يدخل الأنبوب في التصنيع أو الخدمة، يجب أن تكون وثائقه وأبعاده وحالة سطحه وتحديده وتطبيقه المقصود متوافقة مع متطلبات المشروع.
تحديد المواد
قم بتأكيد تصنيف الدرجة ومعلومات التتبع مقابل مواصفات الشراء ووثائق المواد. تعتمد متطلبات التوثيق الدقيقة على المشروع والمعايير المعمول بها.
التحقق من الأبعاد
تحقق من القطر الخارجي، وسمك الجدار، والطول، والاستقامة، وحالة النهاية وفقًا للمتطلبات المحددة. يجب تقييم تفاوتات الأبعاد وفقًا للمعيار الحاكم بدلاً من التوقعات العامة.
حالة السطح
افحص الأنبوب بحثًا عن العيوب المرئية، أو الحجم الزائد، أو التلوث، أو الخدوش، أو غيرها من الحالات التي قد تتداخل مع التصنيع أو الخدمة. يعتمد تشطيب السطح المطلوب على التطبيق.
توافق التطبيق
تأكد من أن الدرجة المختارة متوافقة مع السائل ودرجة الحرارة والضغط وكيمياء التنظيف والجو وآليات التآكل المتوقعة. يمكن تصنيع الأنبوب بشكل صحيح ولا يزال غير مناسب لبيئة معينة.
| تحقق من العنصر | ما للتحقق | لماذا يهم |
|---|---|---|
| درجة | التعيين الصحيح للمواد وإمكانية التتبع. | يمنع الاستبدال العرضي لسبائك مختلفة. |
| أبعاد | القطر الخارجي وسمك الجدار والطول والتفاوتات. | يضمن التوافق مع التركيبات والمعدات وحسابات التصميم. |
| شكل التصنيع | البناء السلس وطريق الإنتاج المحدد. | يؤكد الامتثال لمتطلبات المنتج. |
| سطح | التشطيب والنظافة والعيوب الظاهرة والحالة بعد الإنتاج. | يدعم جودة التصنيع وأداء الخدمة. |
| طلب | كيمياء السوائل ودرجة الحرارة والضغط وظروف التعرض. | تحديد ما إذا كانت المادة مناسبة فعليًا للخدمة. |
| التوثيق | التفتيش المطلوب وسجلات المواد. | يدعم إمكانية تتبع المشروع ومراقبة الجودة. |
تسلسل اختيار عملي
- ابدأ بشروط الخدمة.تحديد السوائل ودرجة الحرارة والضغط والتعرض وبيئة التنظيف.
- اختر عائلة المواد.قرر ما إذا كان النوع 304 والدرجات المرتبطة به تناسب متطلبات التآكل ودرجة الحرارة.
- اختر شكل المنتج.تحديد ما إذا كان البناء السلس مطلوبًا.
- تحديد الأبعاد.تحديد القطر وسمك الجدار والطول وإعداد النهاية.
- تأكيد احتياجات التصنيع.التحقق من متطلبات القطع والثني واللحام ومعالجة الأسطح والتفتيش.
- التحقق من الوثائق.مطابقة الشهادات وسجلات التفتيش مع مواصفات الشراء.
تقلل هذه العملية من خطر التعامل مع الدرجة المألوفة كحل عالمي. النوع 304 متعدد الاستخدامات، لكن الميزة الأقوى له هي التوازن، وليس المقاومة غير المحدودة. ويعتمد الاختيار الجيد على مطابقة هذا الرصيد لحالة الخدمة الفعلية.
الأسئلة المتداولة
ماذا يعني التصنيف "304"؟
وهي تحدد درجة الفولاذ المقاوم للصدأ من الكروم والنيكل الأوستنيتي المرتبطة عادة بـ UNS S30400 وEN 1.4301. يصف التصنيف عائلة السبائك، في حين يوفر معيار المنتج ونموذج التصنيع معلومات إضافية.
ما هو الفرق الرئيسي بين الأنابيب الملحومة وغير الملحومة؟
يتم تشكيل الأنابيب غير الملحومة بدون التماس الملحوم الطولي. يتم إنتاج الأنابيب الملحومة عن طريق تشكيل المواد وربطها على طول خط التماس. يعتمد شكل المنتج المناسب على المواصفات وشروط الخدمة والأبعاد والمتطلبات الهندسية.
هل النوع 304 مناسب لجميع تطبيقات المعالجة الكيميائية؟
لا. تغطي المعالجة الكيميائية نطاقًا واسعًا جدًا من السوائل وظروف التشغيل. يجب تقييم التركيز ودرجة الحرارة والملوثات وظروف التدفق ووقت التعرض قبل اختيار السبيكة.
هل يمكن استخدام هذه المادة في البيئات البحرية؟
يمكن لتطبيقات بحرية وساحلية مختارة استخدام النوع 304 عندما تكون الظروف البيئية معتدلة بدرجة كافية. إن التعرض الشديد للكلوريد، أو الاتصال بمياه البحر، أو رواسب الملح المستمرة يمكن أن يجعل درجة تحتوي على الموليبدينوم مثل 316 أو 316L أكثر ملاءمة.
لماذا يمكن اختيار 304L بدلاً من 304؟
يحتوي 304L على نسبة كربون أقل. وهذا يمكن أن يقلل من خطر التحسس في ظل ظروف اللحام والتعرض الحراري المناسبة، مما يجعله مفيدًا لبعض التصنيعات الملحومة حيث يتم تحديد درجة الكربون المنخفضة.
هل يعتبر 304 خيارًا جيدًا لخدمة درجات الحرارة المنخفضة؟
يحتفظ الفولاذ المقاوم للصدأ الأوستنيتي عمومًا بصلابة جيدة عند درجات الحرارة المنخفضة، وهذا هو أحد أسباب ظهورها في التطبيقات المبردة ودرجات الحرارة المنخفضة. لا يزال يتعين تقييم الضغط ودرجة الحرارة والكود ومواصفات المنتج بدقة للخدمة المقصودة.
ما هي الأبعاد المتوفرة من مجموعة المنتجات الموردة؟
تسرد معلومات المنتج المرفقة الأقطار الخارجية من 6 مم إلى 89 مم، وسمك الجدار من 3 مم إلى 30 مم، والأطوال القياسية من 3000 مم إلى 10000 مم. يمكن ترتيب متطلبات القطع حسب الطول والأطراف المشطوفة والمعالجات السطحية المحددة وفقًا لاحتياجات المشروع.
لماذا سمك الجدار مهم؟
يؤثر سمك الجدار على قدرة الضغط، والصلابة، وبدلات التآكل، وسلوك التصنيع، ومنطقة التدفق الداخلي. يجب أن يتم تحديده باستخدام طريقة التصميم المعمول بها ومواصفات المشروع بدلاً من افتراض أن الخيار الأكثر سمكًا المتاح هو المناسب دائمًا.
هل يتمتع المنتج السلس دائمًا بمقاومة أفضل للتآكل؟
ليس بالضرورة. ترتبط مقاومة التآكل في المقام الأول بكيمياء السبائك وحالة السطح والبيئة وتاريخ التصنيع وعوامل أخرى. يصف البناء السلس شكل المنتج ولا يجعل السبيكة في حد ذاتها أكثر مقاومة للتآكل على مستوى العالم.
ما هي الاعتبارات السطحية المهمة بعد اللحام؟
يمكن أن ينتج اللحام صبغة حرارية وتلوث السطح. اعتمادًا على التطبيق، قد تكون هناك حاجة إلى التنظيف أو إزالة الترسبات أو التخميل لاستعادة حالة السطح المناسبة والحفاظ على أداء التآكل.
هل يمكن قطع الأنبوب بطول محدد؟
يمكن ترتيب متطلبات القطع وفقًا لمعلومات المنتج المتوفرة. يجب تأكيد الطول المطلوب مع الإعداد النهائي وتفاوتات الأبعاد قبل الإنتاج.
هل يجب على المشترين تحديد الدرجة فقط عند طلب أنابيب الفولاذ المقاوم للصدأ؟
تتضمن المواصفات الكاملة عادةً الدرجة وشكل المنتج والمعايير المطبقة والأبعاد والطول وحالة السطح والتحضير النهائي والاختبار والفحص ومتطلبات التوثيق. إن توفير الدرجة فقط يمكن أن يترك متطلبات فنية مهمة غير محددة.
ما الذي يجعل المادة خيارًا عمليًا للأغراض العامة؟
جاذبية النوع 304 تأتي من توازنه. لم يتم اختياره لأنه أقوى الفولاذ المقاوم للصدأ، أو السبيكة الأكثر مقاومة في كل بيئة كلوريد، أو أفضل مادة لكل نطاق من درجات الحرارة. يتم اختياره لأن العديد من الأنظمة الصناعية تحتاج إلى مادة تجمع بين المقاومة المفيدة للتآكل، والمتانة الجيدة، وخصائص التصنيع الموثوقة، ومرونة التطبيق الواسعة.
يضيف البناء السلس بعدًا آخر للمواصفات. عندما يتطلب المشروع شكل أنبوب غير ملحوم، يصبح مسار التصنيع جزءًا من متطلبات المواد. والنتيجة هي منتج أنبوبي بدون وصلة ملحومة طولية، مع تحديد الأبعاد وحالة السطح وفقًا لمتطلبات التصنيع والتركيب المقصودة.
ولذلك فإن الممارسة الهندسية الجيدة تعتمد على مطابقة المادة لبيئة الخدمة أولاً وتنسيق المنتج ثانياً. يجب تحديد كيمياء السوائل ودرجة الحرارة والضغط والأبعاد ومتطلبات الانضمام والمعايير المطبقة واحتياجات الفحص قبل الاختيار النهائي.
لتقييم المشترين الصناعيين304 أنابيب غير ملحومة من الفولاذ المقاوم للصدأ، يشمل النطاق المتوفر أقطار خارجية من 6 مم إلى 89 مم، وسمك الجدار من 3 مم إلى 30 مم، وأطوال قياسية من 3000 مم إلى 10000 مم، مع خيارات القطع حسب الطول والنهاية المشطوفة والمعالجة السطحية المحددة وفقًا لمتطلبات المشروع.
كيف يمكن جعل المواصفات أكثر وضوحًا؟
يجب أن تجعل المواصفات الفنية القوية المنتج المقصود قابلاً للتحديد دون إجبار المورد أو المصنع على وضع افتراضات. تربط المستندات الأكثر فائدة التطبيق بالمتطلبات الدقيقة للمواد والمنتج.
- اذكر درجة الفولاذ المقاوم للصدأ بالضبط وأي تسمية مكافئة مقبولة.
- حدد البناء السلس حيث يكون نموذج المنتج هذا مطلوبًا.
- حدد معايير ASTM أو ASME أو EN أو غيرها من المعايير المعمول بها.
- يتم توفير القطر الخارجي وسمك الجدار والطول والتفاوتات والتحضير النهائي.
- تحديد المعالجة السطحية المطلوبة والتشطيب والاختبار والفحص وتوثيق المواد.
- قم بوصف بيئة العملية الفعلية حتى يمكن تقييم السبيكة للتأكد من توافقها.
وهذا المستوى من التفاصيل مفيد بشكل خاص للمشتريات الدولية لأن المصطلحات المادية يمكن أن تختلف بين المناطق. إن التعيينات والمعايير الواضحة للدرجات تقلل من الغموض وتجعل المراجعة الفنية أسهل قبل بدء التصنيع.
304 أنابيب غير ملحومة من الفولاذ المقاوم للصدأيجب تقييمها في النهاية كجزء من نظام هندسي كامل. يجب أن تتفق الدرجة الصحيحة والشكل السلس والأبعاد وضوابط التصنيع وشروط الخدمة مع بعضها البعض. عندما يفعلون ذلك، يمكن أن يوفر النوع 304 حلاً يمكن الاعتماد عليه ومتعدد الاستخدامات عبر العديد من التطبيقات الصناعية والتجارية العامة.
هل تحتاج إلى مواصفات واضحة لمشروع الأنابيب الفولاذية المقاومة للصدأ؟
قم بتوفير الدرجة المطلوبة والقطر وسمك الجدار والطول وشكل التصنيع وحالة السطح والإعداد النهائي وبيئة الخدمة حتى يمكن مراجعة التكوين المناسب وفقًا لمتطلبات مشروعك.
اتصل بنايجب تأكيد الاختيار النهائي للمواد وفقًا للمعايير الهندسية وشروط الخدمة المعمول بها.
