تكنولوجيا المعالجة الساخنة تحقق اختراقات مستمرة، وتصنيع الأنابيب غير الملحومة المصنوعة من سبائك النيكل تتقدم نحو الدقة

تصنيعالأنابيب غير الملحومة المصنوعة من سبائك النيكل الساخنةيتضمن سلسلة عمليات كاملة بدءًا من الذوبان والثقب الساخن/البثق وحتى العمل البارد والمعالجة الحرارية اللاحقة. تستخدم مرحلة الصهر عمومًا عملية مزدوجة تجمع بين الصهر بالحث الفراغي وإعادة الصهر بالكهرباء لتحقيق التحكم الدقيق في التركيب والتنقية العميقة للمواد. بالنسبة للدرجات ذات السبائك العالية مثل N06690، يتم عادةً إجراء عملية التفكيك على الساخن عند درجات حرارة مرتفعة تتراوح بين 1100 و1200 درجة مئوية لتكسير البنية المصبوبة الخشنة وتشكيل بنية حبيبية دقيقة وموزعة بشكل موحد.

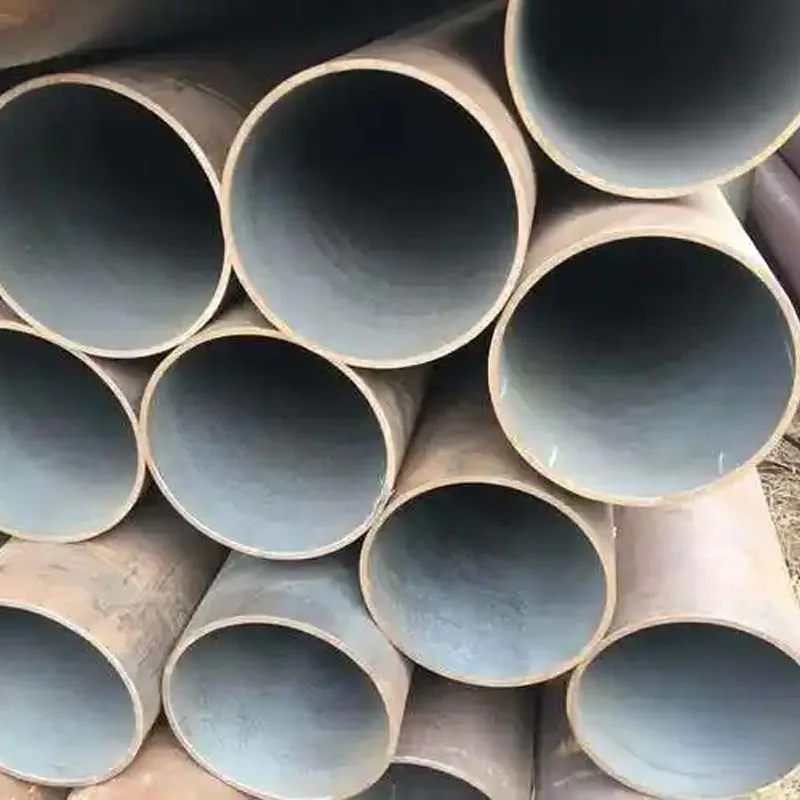

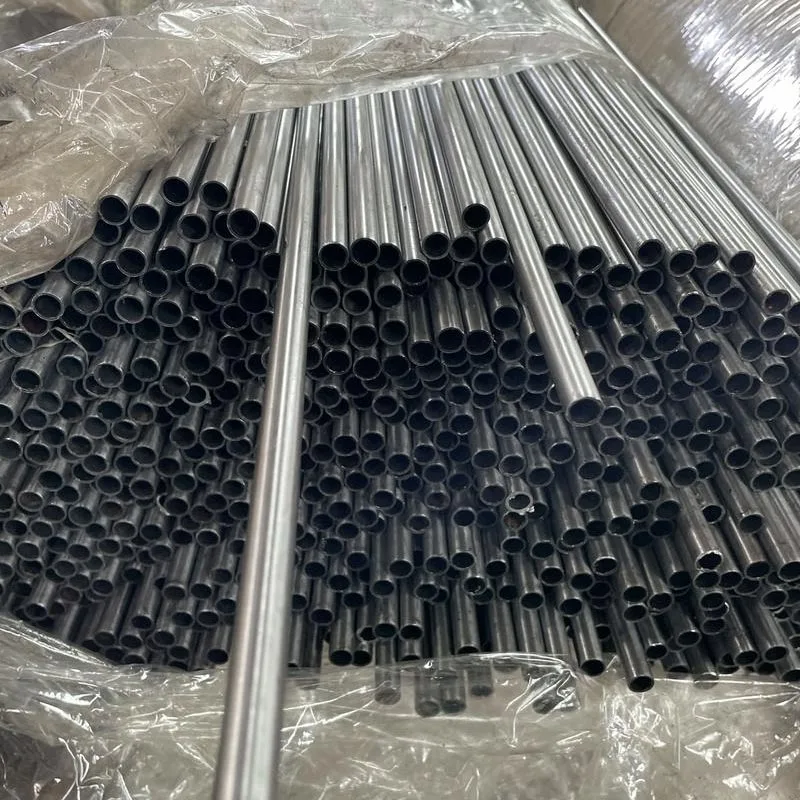

تعد تقنية البثق الساخن إحدى طرق العمل الساخن الأساسية لإنتاج الأنابيب غير الملحومة المصنوعة من سبائك النيكل. تقوم هذه العملية بتشكيل القضبان الساخنة إلى أغلفة مجوفة من خلال مكبس البثق، والتي يمكن بعد ذلك أن تخضع للعمل البارد والمعالجة الحرارية للتحكم بدقة في الأبعاد والخصائص النهائية. فيما يتعلق بدرجات السبائك، تغطي الأنابيب غير الملحومة المصنوعة من سبائك النيكل مجموعة متنوعة من المنتجات، بما في ذلك الأنابيب غير الملحومة الجاهزة على الساخن بموجب ASTM B423 لسبائك النيكل والحديد والكروم والموليبدينوم والنحاس (UNS N08825، N08221، N06845) المخصصة لخدمة التآكل العامة، بالإضافة إلى منتجات النيكل 201 منخفضة الكربون التي تلبي متطلبات درجات الحرارة العالية المحددة. توفر المواصفات العامة ASTM B829 إطارًا موحدًا للمتطلبات الإلزامية لمختلف الأنابيب والأنابيب غير الملحومة المصنوعة من النيكل وسبائك النيكل.

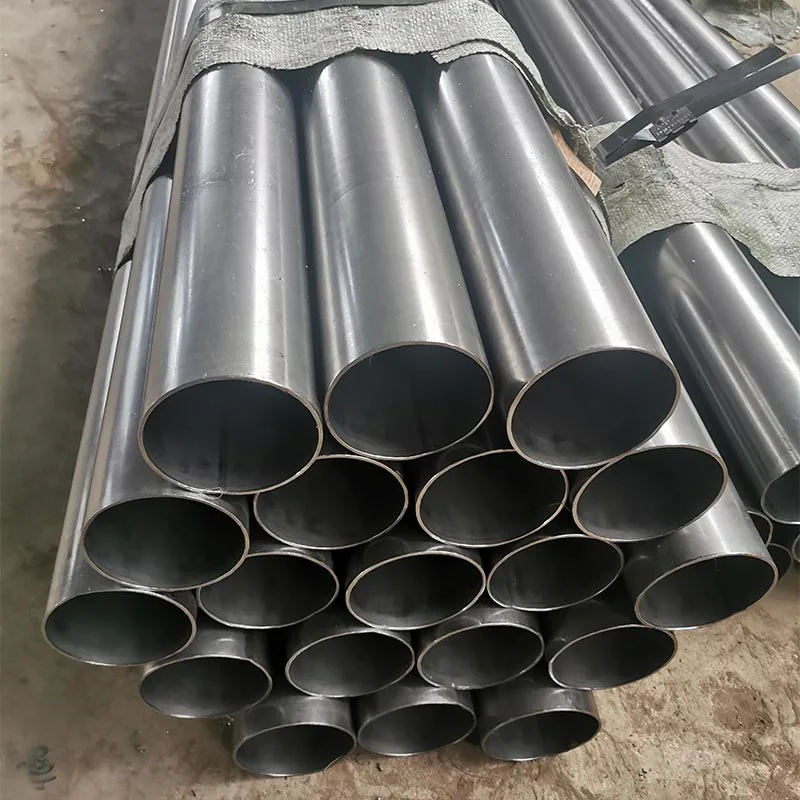

كما تم تحقيق تقدم كبير في البحث الأكاديمي فيما يتعلق بتحسين العملية لدرجات السبائك النموذجية القائمة على النيكل. اقترحت دراسة أجريت على سبيكة UNS N06625 عملية تحضير متكاملة تغطي الدرفلة على البارد والمعالجة الحرارية المتوسطة والمعالجة الحرارية النهائية. ومن خلال الاستفادة من الخصائص غير الحساسة للوقت لنمو حبيبات إعادة التبلور، حققت العملية معدلات تآكل بين الحبيبات أقل من 0.5 مم/سنة من خلال المعالجة الحرارية النهائية عند 1150 إلى 1180 درجة مئوية، مع الحفاظ على خصائص ميكانيكية شاملة ممتازة. توفر هذه الإنجازات التكنولوجية أساسًا متينًا للعملية للتطبيق الموثوق للأنابيب غير الملحومة المصنوعة من سبائك النيكل الساخنة في القطاعات المتطورة مثل الطاقة النووية والمعالجة الكيميائية والفضاء.
