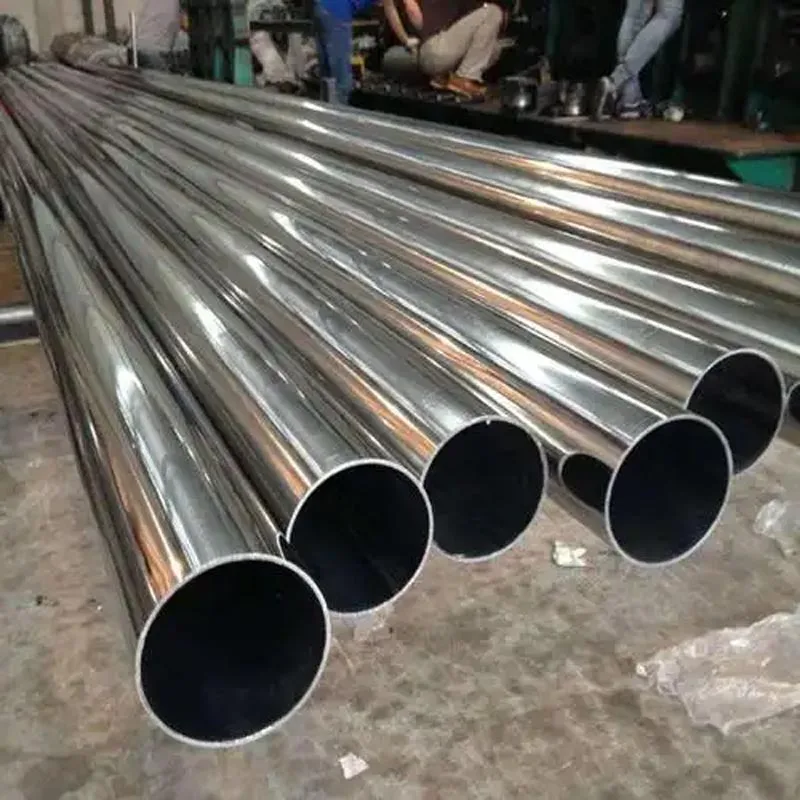

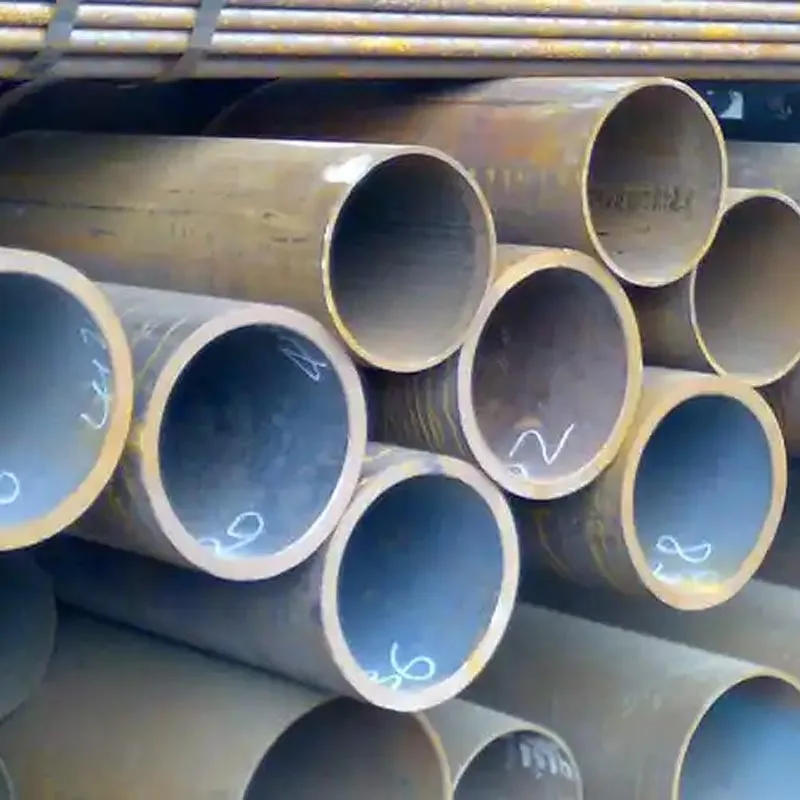

GH4169 الأنابيب غير الملحومة

تم تصنيعها عن طريق البثق الساخن من مخزون البليت المصهور بالحث الفراغي (VIM) والمعاد صهر القوس الفراغي (VAR)، GH4169 تتميز الأنابيب غير الملحومة بهيكل سلس بالكامل بدون طبقات لحام طولية أو مناطق متأثرة بالحرارة.

تحقق السبيكة أداء ميكانيكيًا متميزًا من خلال هطول الأمطار γ'' (Ni₃Nb) وγ' (Ni₃(Al,Ti)) تعزيز خلال عملية الشيخوخة التي تسيطر عليها، وتقديم:

● قوة الخضوع أعلى من 1034 ميجا باسكال
● القدرة على درجة حرارة الخدمة تصل إلى 700 درجة مئوية
● مقاومة زحف ممتازة
● قوة التعب متفوقة
● استقرار هيكلي طويل الأمد في ظل التدوير الحراري

هذه الخصائص تجعل الأنابيب غير الملحومة GH4169 مادة مفضلة لمحركات الطيران، وتوربينات الغاز، والأنظمة النووية، ومعدات حقول النفط ذات الضغط العالي.

لماذا تختار الأنابيب غير الملحومة GH4169؟

هيكل سلس لتحسين الموثوقية

على عكس أنابيب سبائك النيكل الملحومة، يتم إنتاج الأنابيب غير الملحومة GH4169 من خلال البثق الساخن، مما يشكل تدفقًا مستمرًا للحبوب على طول جدار الأنبوب.
تعمل عملية التصنيع هذه على التخلص من نقاط الضعف المحتملة الناتجة عن اللحام وتوفر:

● لا يوجد التماس اللحام الطولي
● لا توجد منطقة متأثرة بالحرارة
● تحسين الليونة المحيطية
● مقاومة أفضل لتقلبات الضغط وتحميل التعب

بالنسبة للمعدات الدوارة والمكونات عالية الحرارة المعرضة لآلاف دورات التشغيل، هذا الهيكل السلس يوفر موثوقية الخدمة المحسنة.

تصلب هطول الأمطار لقوة عالية

يحصل GH4169 على قوته الاستثنائية من خلال عملية المعالجة الحرارية التي يتم التحكم فيها بعناية بدلاً من السبائك البسيطة تكوين.
تتضمن العملية النموذجية ما يلي:

● التلدين بالمحلول عند درجة حرارة 950-980 درجة مئوية
● التعتيق عند 720 درجة مئوية لمدة 8 ساعات
● تبريد متحكم به إلى 620 درجة مئوية
● الشيخوخة الثانوية لمدة 8 ساعات

تخلق دورة التعتيق هذه رواسب تقوية في جميع أنحاء المادة، مما يحقق توازنًا في:

● قوة إنتاجية عالية
● استطالة جيدة
● مقاومة زحف ممتازة
● أداء مستقر في درجات الحرارة المرتفعة

يقوم Ji Lai Da بإجراء عملية البثق ومعالجة المحاليل والشيخوخة داخليًا للحفاظ على الجودة المتسقة والكاملة إمكانية التتبع لكل دفعة إنتاج.

معلمات المواصفات الرئيسية

التطبيقات الرئيسية

1. صناعة الطيران

يتم استخدام الأنابيب غير الملحومة GH4169 على نطاق واسع في تطبيقات الطائرات ومحركات الطيران حيث يكون الاحتفاظ بالقوة مرتفعًا درجات الحرارة أمر بالغ الأهمية.

تشمل التطبيقات النموذجية ما يلي:
● إطارات تركيب المحرك
● أغلفة التوربينات
● بطانات الاحتراق
● حلقات الكفن التوربيني
● مكونات الحارق اللاحق

تحافظ السبيكة على الأداء الميكانيكي في ظل التعرض المستمر للاهتزاز والتدوير الحراري والارتفاع درجات حرارة التشغيل.

2. صناعة توليد الطاقة

في توربينات الغاز الصناعية، تعمل مكونات منطقة الاحتراق تحت ظروف حرارية شديدة حيث يكون الفولاذ العادي غير قابل للصدأ لا يمكن للفولاذ توفير عمر خدمة كافٍ.

يتم اختيار GH4169 بشكل شائع من أجل:
● مكونات التوربينات ذات درجة الحرارة العالية
● أجزاء نظام الاحتراق
● الهياكل الحاملة للضغط

تدعم مقاومتها الممتازة للتعب والزحف التشغيل طويل الأمد الذي يتم قياسه بعشرات الآلاف من الساعات.

3. التطبيقات النووية والنفط والغاز

يتم استخدام الأنابيب غير الملحومة GH4169 أيضًا في البيئات الصعبة التي تتطلب قوة عالية ومقاومة للتآكل.

تشمل التطبيقات:
● أقواس قنوات الوقود النووي
● أنابيب توجيه قضيب التحكم
● معدات رأس البئر HPHT
● أدوات قاع البئر
● مساكن صمام الأمان تحت السطح

تعمل المادة بشكل موثوق في ظل الظروف التي تنطوي على الضغط العالي ودرجة الحرارة المرتفعة وكبريتيد الهيدروجين و وسائل الإعلام المسببة للتآكل.

عملية التصنيع ومراقبة الجودة

تنتج شركة Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. الأنابيب غير الملحومة GH4169 في منشأة Wuxi التابعة لها باستخدام أنابيب يتم التحكم فيها إجراءات التصنيع من إعداد الخام إلى التفتيش النهائي.

تتضمن عملية الإنتاج ما يلي: 1.VIM + VAR إعداد الخام 2. تشكيل البثق الساخن 3. حل الصلب 4. علاج الشيخوخة 5. التفتيش بالموجات فوق الصوتية 6. الاختبارات الميكانيكية والأبعاد

يتم تزويد كل دفعة إنتاج بوثائق كاملة، بما في ذلك:
● EN 10204 3.1 شهادة اختبار المطحنة
● تقرير التركيب الكيميائي
● سجل المعالجة الحرارية
● نتائج الاختبارات الميكانيكية
● وثائق التفتيش

يسمح نظام التتبع هذا لعملاء الطيران والطاقة والصناعة بالتحقق من جودة المواد في جميع أنحاء العالم سلسلة التوريد بأكملها.

طلب المعلومات

عند طلب عرض أسعار للأنابيب غير الملحومة GH4169، يجب على العملاء تقديم ما يلي:
● القطر المطلوب وسمك الجدار
● المعيار المطبق (GB/T، ASTM B670، AMS 5596، إلخ.)
● درجة حرارة التشغيل والضغط
● متطلبات المعالجة الحرارية
● مواصفات التفتيش
● الكمية المطلوبة

يقوم فريق Ji Lai Da الفني بمراجعة كل المتطلبات قبل الإنتاج لضمان تلبية الأنابيب غير الملحومة GH4169 الموردة الخواص الميكانيكية المطلوبة، وتفاوتات الأبعاد، ومعايير التطبيق.

التعليمات

س: هل GH4169 هو نفس Inconel 718؟

ج: نعم. GH4169 هو التصنيف الصيني تحت GB/T 14992 للسبائك المعروفة باسم Inconel 718 (UNS N07718) في نظام ASTM. متطلبات الكيمياء والميكانيكا متكافئة في كلا المعيارين.

س: هل يمكن استخدام الأنابيب غير الملحومة GH4169 فوق 700 درجة مئوية؟

ج: لا يُنصح بالخدمة الممتدة فوق 700 درجة مئوية لأن رواسب جاما المزدوجة الأولية تبدأ في الخشونة، تقليل القوة على المدى الطويل. للتشغيل المستمر فوق 700 درجة مئوية، فكر في GH4145 (Inconel X-750) أو GH4099 بدلا من ذلك.

س: هل تقومون بالتوريد في حالة التلدين بالمحلول فقط؟

ج: نعم. حدد في أمر الشراء الخاص بك ما إذا كنت بحاجة إلى الحالة القديمة أو الملدنة فقط. جيانغسو جي لاي دا يمكن لشركة Nickel-Based Alloy Co., Ltd. شحن أي منهما، وسوف تعكس شهادة اختبار المطحنة الحالة الفعلية الموردة.

س: ما هو الاختبار غير المدمر الذي يتم إجراؤه على الأنابيب غير الملحومة GH4169؟

ج: يعد الاختبار بالموجات فوق الصوتية وفقًا لمعيار ASTM E213 وفحص التيار الدوامي وفقًا لمعيار ASTM E309 قياسيًا في كل دفعة. إضافية يمكن ترتيب طرق الاختبار عند الطلب عند تقديم طلبك.
